划片机在集成电路行业的应用领域及工艺介绍

划片机（晶圆切割机）是集成电路封测核心精密设备，衔接晶圆前道制程与后端封装，核心作用是将完成制程与电性测试的整片晶圆，沿预设切割道精准分割为独立裸芯片，其切割精度直接决定芯片良率与封装可靠性。行业主流设备分为砂轮划片机与激光划片机两类，适配不同晶圆材质、厚度与封装场景，广泛应用于各类IC与半导体器件量产。

一、划片机核心分类及特性

集成电路量产常用划片机分为机械砂轮与激光无接触两类，性能互补，覆盖绝大多数晶圆切割场景：

1. 砂轮划片机

采用高速金刚石砂轮机械切割，依托精密主轴、视觉对位与运动平台完成划切，具备稳定性强、成本低、切面平整的优势，适合常规厚度硅基晶圆大批量量产。短板在于加工超薄、脆性晶圆时，易产生崩边、微裂纹等不良缺陷。

2. 激光划片机

采用特定波长激光无接触加工，通过材料改性、热烧蚀实现晶圆分割，无机械应力、无粉尘碎屑，可实现窄切割道加工，晶圆利用率高。适配超薄晶圆、复合脆性基材、先进封装芯片的高精度切割，缺点是加工成本较高、厚硬质晶圆切割效率偏低。

二、集成电路行业核心应用领域

划片机覆盖通用IC、先进封装、功率半导体、特种芯片及封装基材加工全场景，适配消费电子、汽车电子、工控、光通信等下游领域：

1. 通用逻辑/存储芯片切割

为CPU、MCU、FPGA、存储芯片等通用IC的核心应用场景，针对6-12英寸常规硅晶圆，沿75-250μm标准切割道分割裸芯片，保障芯片功能区完好，适配大批量规模化量产，主流采用砂轮划片机加工。

2. 先进封装晶圆切割

适配WLP、Fan-out、TSV、2.5D/3D等先进封装工艺，针对厚度＜100μm超薄晶圆、多层复合、高密度布线晶圆，采用激光划片机实现无应力精准分割，避免线路损伤与晶圆变形，满足高端算力、车载、手机芯片的小型化、高可靠封装需求。

3. 功率半导体器件切割

用于MOSFET、IGBT等功率器件及功率IC切割，适配硅、碳化硅、氮化镓等常规及宽禁带材质。硬质厚晶圆采用高刚性砂轮划片机，超薄精细功率芯片采用激光划片机，有效规避裂纹、性能衰减问题，保障功率器件耐压与运行稳定性。

4. 特种芯片与传感器切割

适配MEMS传感器、射频IC、光学芯片等特种器件，针对玻璃、蓝宝石、铌酸锂等脆性复合基材，依托激光划片机无应力、低损伤优势，完成精细化异形切割，广泛用于物联网、智能穿戴、精密仪器领域。

5. 封装基板精密划切

可完成陶瓷、玻璃、树脂封装载板的开槽、分割与整形，切割精度高、无毛刺变形，保障芯片贴合精度与封装散热性能，适配高端IC精密封装配套需求。

三、晶圆划片核心工艺流程

划片工艺为无尘车间标准化流程，六大核心工序闭环衔接，保障切割品质与良率：

1. 晶圆预处理

清洁晶圆表面杂质粉尘，将晶圆贴合UV蓝膜固定，消除膜体褶皱；超薄晶圆加装贴环补强，提升整体刚性，防止切割移位、崩片、碎片飞溅。

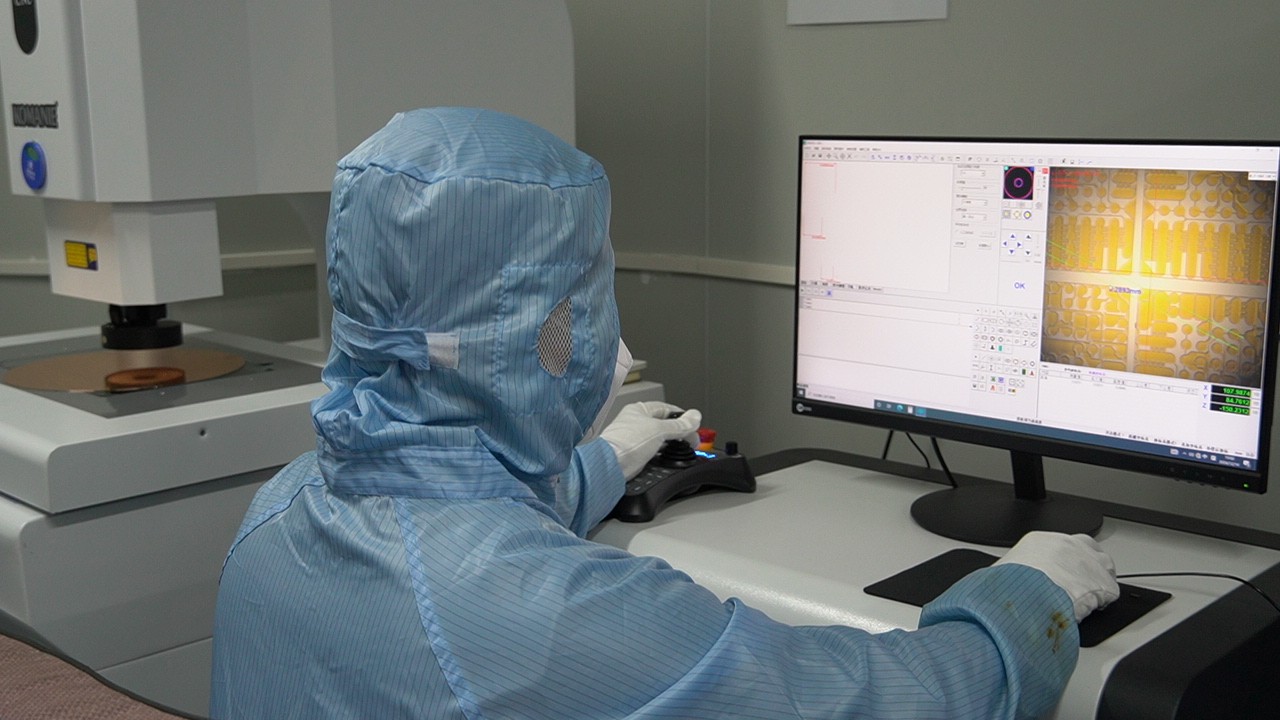

2. 视觉对位校准

设备视觉系统扫描晶圆基准点与切割道标记，自动补偿晶圆偏移、形变误差，微米级精准对位，确保切割路径贴合预设轨迹，规避芯片功能区域，对位精度≤±1μm。

3. 工艺参数调试

根据晶圆材质、厚度、切割道宽度定制参数，核心包含主轴转速、进给速度、切割深度、激光功率、冷却参数等。常规硅晶圆采用高转速、常规进给；超薄、脆性材质降低进给速度，精准控制切割深度，仅切透晶圆本体。

4. 精准切割执行

砂轮切割：高速砂轮刀片沿路径匀速划切，全程纯水喷淋降温除尘、润滑减损，抑制微裂纹与热变形。激光切割：聚焦激光束无接触加工，适配高精度、超薄、异形晶圆切割场景，无机械损伤、切口窄、无碎屑。

5. 后处理清洁

通过纯水喷淋、氮气吹扫清除晶圆表面碎屑与水渍，完成UV解胶降低膜体粘性，平稳收纳晶圆，为后续芯片拾取、封装工序铺垫。

6. 质检分选

通过光学检测+人工复检，排查崩边、裂纹、切割偏移、芯片粘连等缺陷，分拣良次品，统计良率并反向优化工艺参数。

四、工艺控制要点与常见问题优化

1. 核心控制标准

严格把控四项核心指标：切割偏移≤1μm、芯片完全分离无粘连、切口平整无深层裂纹、全程洁净无粉尘污染，保障封装可靠性。

2. 常见缺陷与优化方案

崩边微裂纹：优化主轴转速与进给速度，加固晶圆贴合精度，更换高品质砂轮刀片；切割偏移：定期校准视觉系统，优化设备减震与车间温湿度环境；芯片粘连：精准微调切割深度，确保晶圆完全切透；表面污染：升级冷却水过滤系统，强化氮气吹扫与无尘车间管控。

五、行业发展趋势与博捷芯技术应用

当前IC划片工艺正向高精度、无应力、高利用率、智能化方向升级，激光划片逐步替代传统机械切割，窄切割道加工、AI自适应调控、全流程智能质检成为行业主流趋势，适配先进封装与高端芯片量产需求。

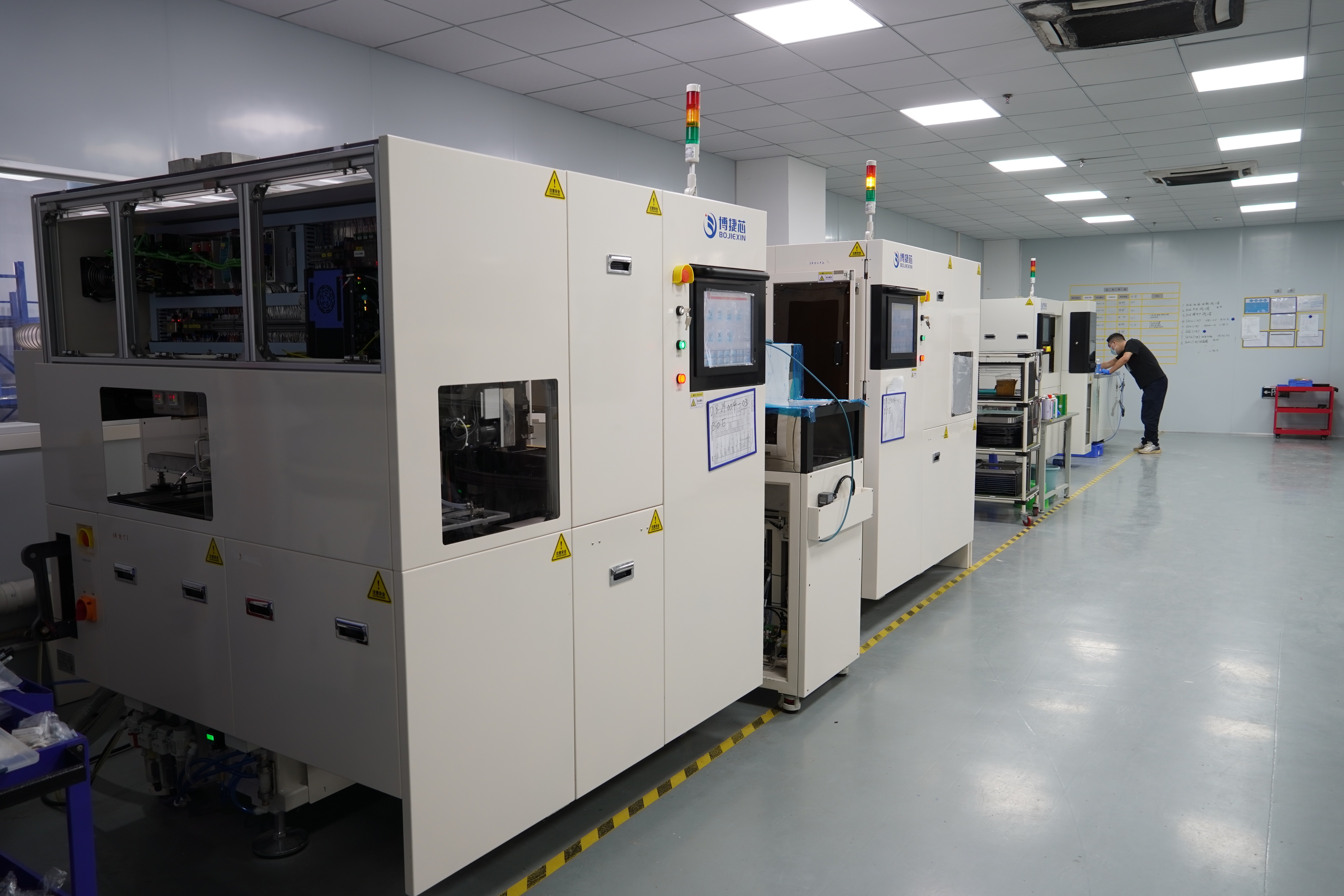

博捷芯是专注于半导体精密划切设备与工艺解决方案的优质厂商，聚焦集成电路封测领域，主打砂轮划片机、激光划片机系列设备。设备适配通用晶圆、超薄先进封装晶圆、宽禁带功率芯片、特种传感器芯片等多品类加工场景，兼具量产稳定性与高精度优势，可有效解决切割崩边、微裂纹、偏移等工艺问题，凭借成熟的设备性能与定制化工艺方案，适配中小批量到规模化量产的全场景需求，为IC封测企业提供高良率、高性价比的划切解决方案。
