博捷芯划片机：QFN/DFN封装高精度切割应用

博捷芯划片机：QFN/DFN封装高精度切割应用

一、应用背景

在半导体封装行业轻量化、微型化、高密度集成的发展趋势下，QFN（四方扁平无引脚）、DFN（双边扁平无引脚）封装凭借体积小巧、导热性能优异、电气传输效率高、成本可控等优势，广泛应用于电源管理芯片、传感器、射频芯片、消费电子元器件等领域。这类封装器件基板多为树脂、陶瓷、金属复合材质，切割道窄、引脚间距小、基材脆硬，加工过程中极易出现崩边、分层、芯片裂纹、引脚损伤等问题，对切割设备的精度、稳定性、控损能力提出严苛要求。

传统切割设备普遍存在定位偏差大、振动明显、崩边严重、适配性差等痛点，难以满足高端QFN/DFN封装的量产加工标准。博捷芯深耕半导体精密切割领域，依托自研精密切割技术，打造适配QFN/DFN封装的专用划片机，针对性解决封装切割难点，实现高精度、低损伤、高效率量产切割，成为国产封测生产线的优选设备。

二、QFN/DFN封装切割工艺难点

1. 精度要求严苛：QFN/DFN封装切割道宽度极小，常规切割道仅30-80μm，引脚间距密集，要求设备定位误差控制在微米级，避免切偏、切伤引脚与内部芯片电路。

2. 控崩边控裂纹难度高：封装基板为复合硬脆材料，切割过程中易产生机械应力，引发基材崩边、树脂分层、芯片暗裂，行业高端加工要求崩边尺寸≤5μm。

3. 一致性要求高：批量量产时，需保障每一颗封装器件切割尺寸、切口平整度一致，杜绝批量不良品，适配自动化流水线生产。

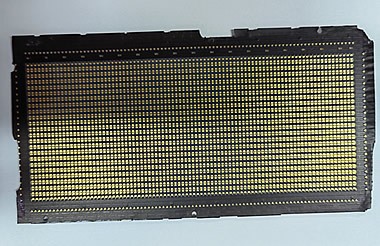

4. 材质兼容性复杂：不同规格QFN/DFN基板材质、厚度差异较大，设备需灵活适配树脂基板、陶瓷基板、金属框架等多种复合基材。

三、博捷芯划片机核心硬件与技术支撑

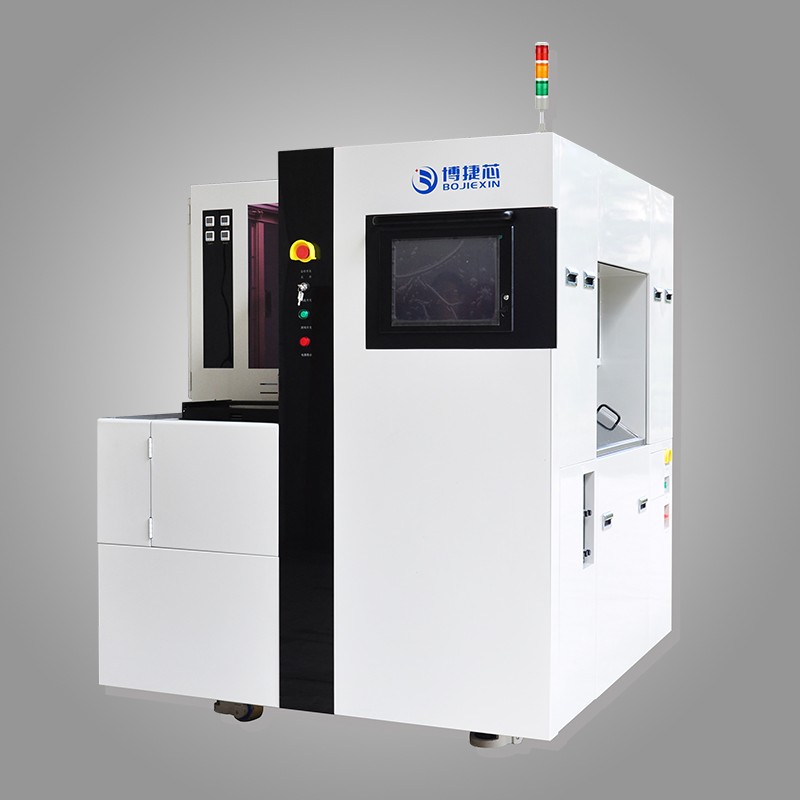

博捷芯针对QFN/DFN封装切割痛点，优化设备硬件架构与控制系统，依托成熟精密技术，适配各类中高端无引脚封装切割加工，核心配置如下：

3.1 高精度机械硬件，降低切割振动偏差

• 高刚性床身：采用花岗岩材质床身，结构稳定性强，有效抑制高速切割产生的振动，减少应力形变，从硬件层面规避基材裂纹问题。

• 高端传动系统：搭载进口直线电机+光栅尺闭环控制系统，定位精度可达±1μm，重复定位精度稳定，精准匹配窄切割道加工需求。

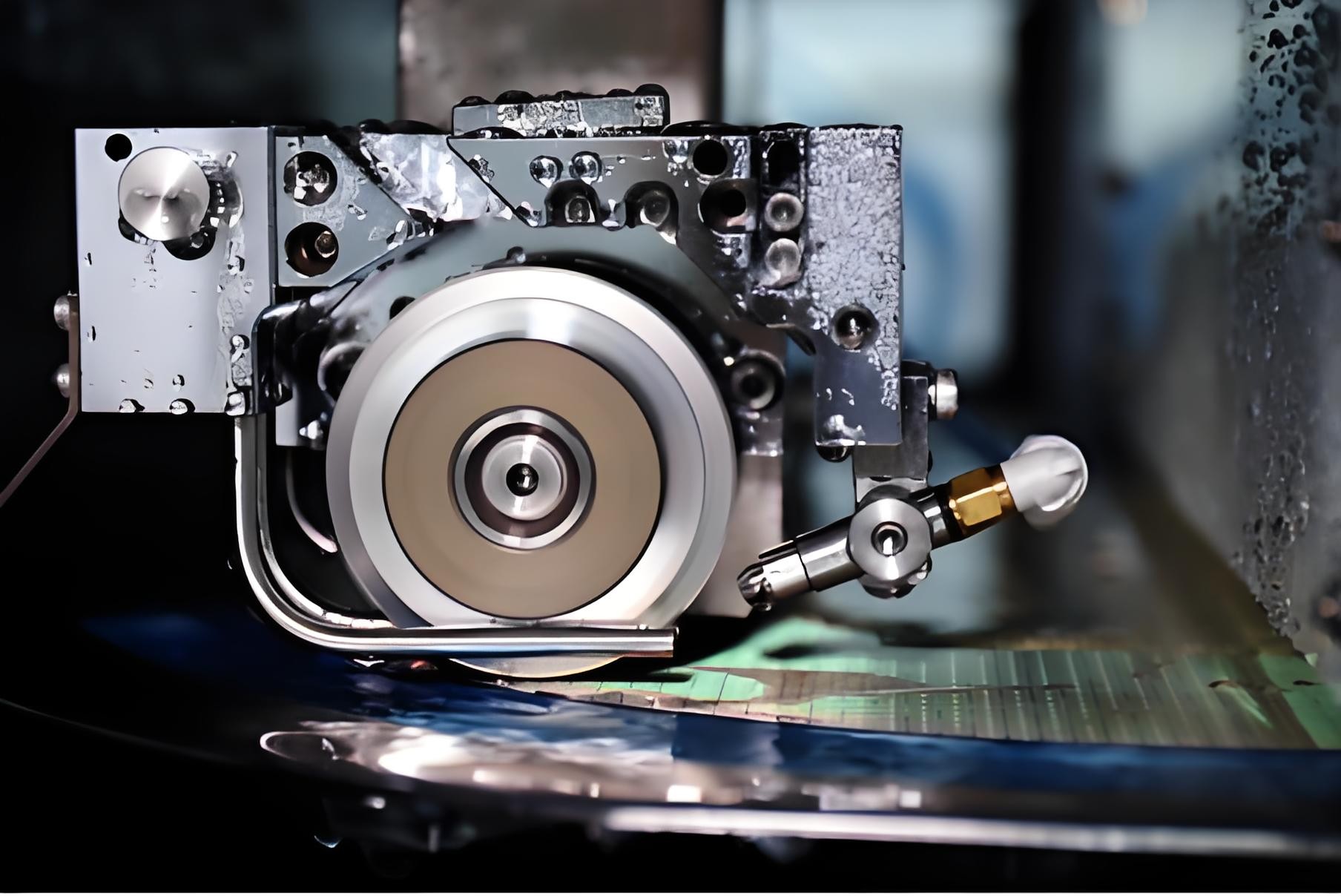

• 高速精密主轴：采用空气静压主轴技术，主轴转速区间30000-60000rpm，转速稳定无抖动，搭配金刚石专用砂轮刀片，切口平整、切缝均匀。

3.2 智能视觉校准，实现精准对位

设备配备双CCD高清视觉定位系统，搭载智能图像识别算法，可自动捕捉QFN/DFN基板切割道、定位标记，快速完成自动对位、偏差校准。针对微小间距封装器件，可智能规避电路区域，精准规划切割路径，大幅降低人工对位误差，适配高密度排布的封装基板批量加工。

3.3 定制化切割工艺，适配封装特性

博捷芯内置QFN/DFN专用切割工艺参数库，可根据基板厚度、材质、切割道宽度，智能调节刀片转速、进给速度、切割压力。同时支持干式、湿式两种切割模式，湿式切割可快速降温、排出切割粉尘，减少热损伤与表面划痕，完美适配无引脚封装的精密加工要求。

四、在QFN/DFN封装中的具体应用优势

4.1 超低损伤切割，保障产品良率

依托稳定传动结构与减震设计，设备切割应力极小，基材崩边可稳定控制在2-5μm，无分层、无暗裂、无引脚变形，切口光滑平整，完全满足汽车级、工业级高可靠性QFN/DFN芯片加工标准，量产良率可达99.5%以上。

4.2 广范围规格适配，通用性极强

可兼容不同尺寸、厚度的QFN、DFN封装基板，涵盖常规小型封装到大尺寸功率类封装，同时适配单排、多排高密度排版基板，无需大幅改装设备，切换产品型号便捷，适配中小批量到大批量柔性生产。

4.3 自动化量产，降低生产成本

设备支持一键式编程、全自动上下料，兼容AGV、天车自动化对接，可实现无人值守连续生产。双轴协同运行模式相较传统设备加工效率提升50%以上，简化人工操作流程，有效降低封测企业人工与运维成本。

4.4 国产化高性价比，替代进口设备

作为国产高端划片机标杆产品，博捷芯打破国外高端切割设备垄断，在精度、稳定性、使用寿命上对标进口设备，同时具备更低的采购成本、维修成本与耗材成本，为国内封测厂商提供高性价比国产化切割解决方案。

五、典型应用场景

1. 消费电子芯片：手机、蓝牙耳机、智能家居所用电源芯片、控制芯片QFN/DFN封装切割。

2. 工业与汽车电子：车载传感器、功率器件、工业控制芯片，严苛无损伤切割加工。

3. 精密传感元器件：MEMS传感器、压力传感器等微型无引脚封装器件精密切割。

4. 批量封测代工：各类中高端封装代工企业，适配多型号、大批量自动化切割生产线。

六、总结

博捷芯划片机聚焦QFN/DFN封装行业切割痛点，凭借微米级高精度定位、超低崩边控损、智能视觉对位、自动化量产、高适配通用性等核心优势，完美适配无引脚封装的精密切割需求。既解决了传统设备切割不良率高、精度不足的行业难题，又依托国产化优势降低企业生产投入，助力半导体封测行业实现高效化、高品质、低成本量产，是QFN/DFN封装领域高性价比的精密切割优选设备。
