晶圆级封装WLP：博捷芯高精度切割工艺解析

晶圆级封装WLP：博捷芯高精度切割工艺解析

晶圆级封装（WLP）作为半导体先进封装的核心技术之一，打破了传统封装“先切割、后封装”的固有逻辑，采用“先封装、后切割”的创新流程，即在整片晶圆上完成互连、封装及测试后，通过精密切割工艺将晶圆分割为单颗芯片单元，其切割精度直接决定芯片良率、性能稳定性及封装尺寸控制水平。其中，博捷芯作为国产半导体精密切割设备的领军企业，其针对WLP的高精度切割工艺，打破国际巨头垄断，适配扇入型（FIWLP）、扇出型（FOWLP）等主流WLP封装类型，完美解决硬脆晶圆材料切割中的崩边、定位偏差等行业痛点，为国产WLP封装产业升级提供核心支撑。

一、WLP封装对切割工艺的核心诉求

与传统封装切割不同，WLP切割处于封装流程的末端，此时晶圆已完成再布线（RDL）、凸点制作、模塑封等核心工序，切割过程需同时满足四大核心诉求，这也是博捷芯高精度切割工艺的研发出发点：

• 超高精度控制：WLP封装追求芯片尺寸与晶圆尺寸近乎1:1的极致小型化，切割道宽度需控制在极小范围（部分场景低至10-20μm），切割偏差需控制在微米级，否则会导致芯片互连线路损坏、凸点脱落，直接造成芯片失效，这对切割定位精度和路径一致性提出极高要求。

• 低损伤切割：WLP封装常用硅、碳化硅（SiC）、氮化镓（GaN）等硬脆材料，这类材料切割时易出现崩边、裂纹等损伤，而封装后的芯片侧壁无额外保护层，崩边尺寸若超过阈值（通常要求≤5μm），会影响芯片散热性能和长期可靠性，甚至引发吸湿、腐蚀等问题。

• 高效兼容适配：需兼容12/8/6英寸等不同规格晶圆，同时适配扇入型、扇出型等不同WLP封装工艺，以及硅、砷化镓、蓝宝石等多种基材，满足消费电子、汽车电子、光通信等多领域芯片的切割需求，避免企业重复投入设备。

• 智能化与可追溯：适配半导体智能制造需求，需实现切割过程自动化、参数实时调控及数据追溯，减少人工干预，降低校准误差，同时无缝对接MES系统，助力产线质量管控和效率提升。

二、博捷芯高精度切割工艺核心技术解析

该技术摒弃激光切割路线，专注于刀轮切割技术的深度研发，构建了“硬件架构+软件算法+工艺优化”三位一体的高精度切割解决方案，核心技术围绕精度控制、损伤抑制、效率提升三大维度实现突破，具体解析如下：

（一）核心硬件架构：筑牢精度与稳定性基础

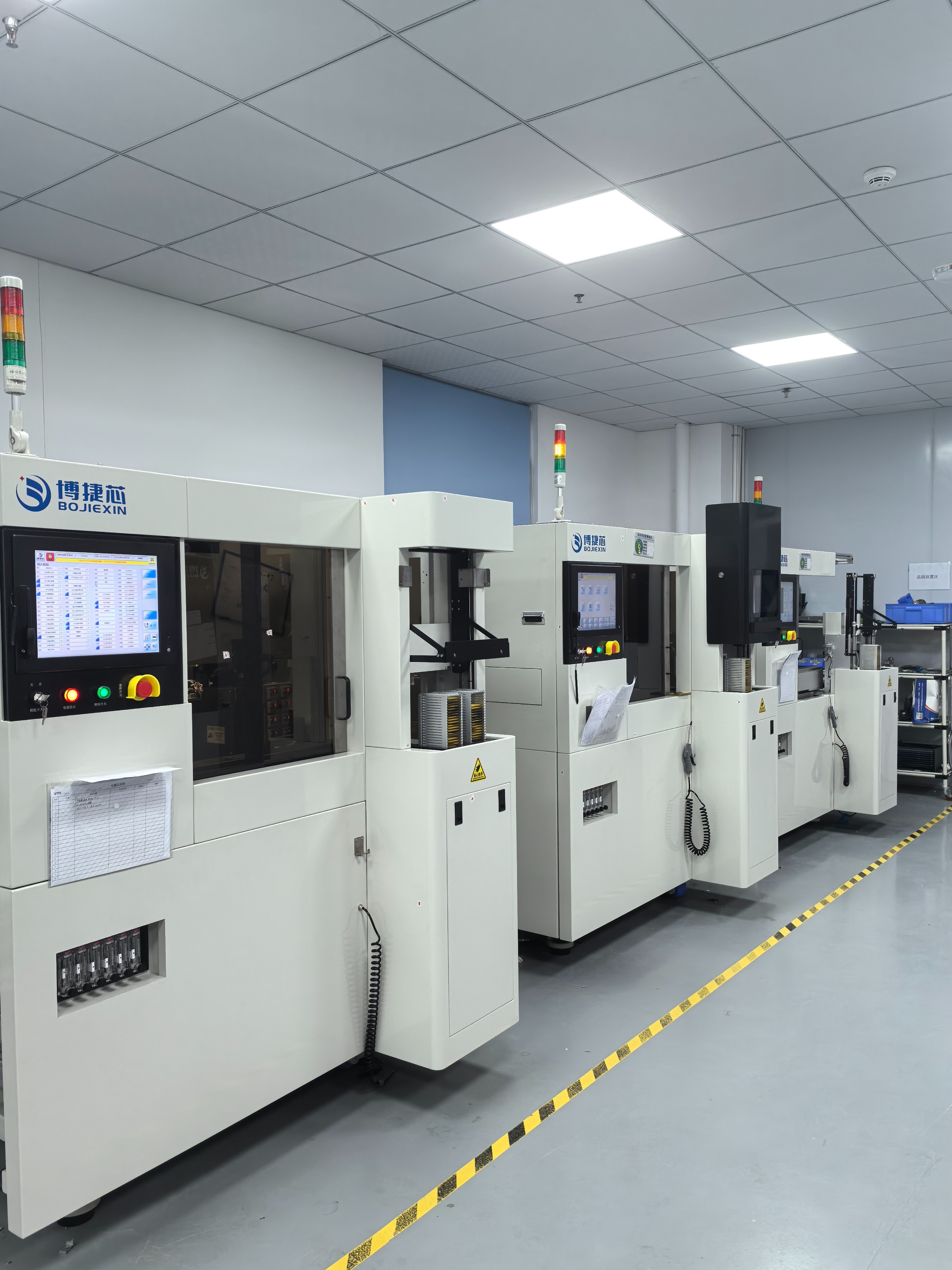

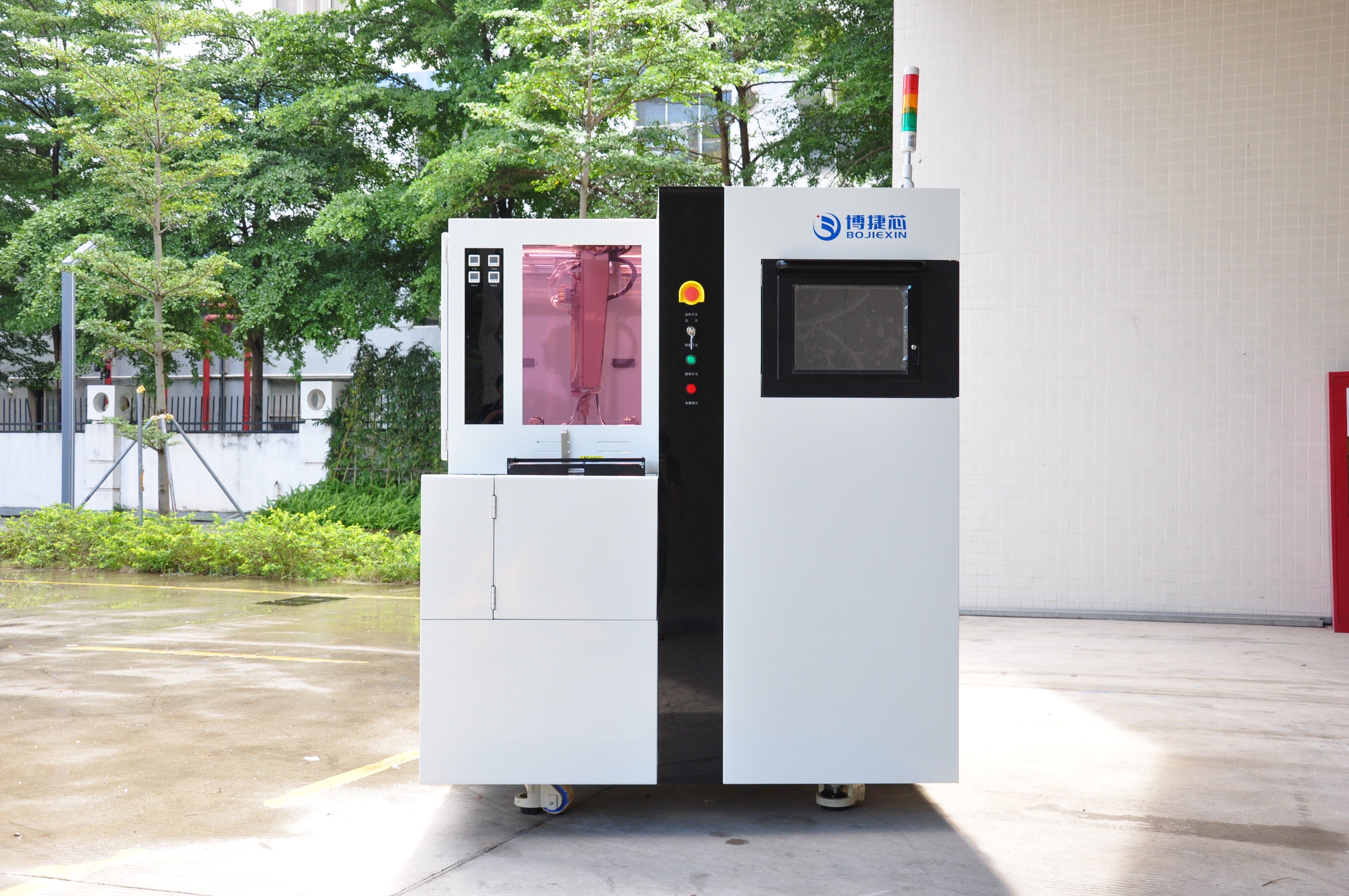

采用“空气静压主轴+金刚石砂轮”的核心硬件架构，搭配高刚性运动平台，从硬件层面实现微米级精度控制，为WLP切割提供稳定支撑：

• 高精度定位系统：搭载进口直线电机+光栅尺闭环控制系统，配合精密滚珠丝杆，实现0.0001mm的定位精度和1μm的T轴重复精度，确保切割路径的一致性，避免因定位偏差导致的芯片损坏，完美适配WLP超细切割道的切割需求。

• 低损伤主轴设计：空气静压主轴可有效减少切割过程中的振动，配合智能刀压调节技术，根据晶圆材料硬度、厚度及封装结构，实时调整刀轮压力，避免硬脆材料切割时出现崩边、裂纹，将崩边尺寸稳定控制在5μm以内，仅为头发丝直径的十六分之一，满足高端WLP封装的低损伤要求。

• 多规格兼容设计：设备可兼容12/8/6英寸等多种规格晶圆，支持无膜切割、带膜切割等多种切割模式，适配硅、碳化硅、氮化镓、蓝宝石等WLP常用基材，同时兼容QFN封装基板、Mini/Micro LED COB显示面板等相关产品的切割需求，通用性极强。

（二）智能软件算法：实现精准与高效的双重提升

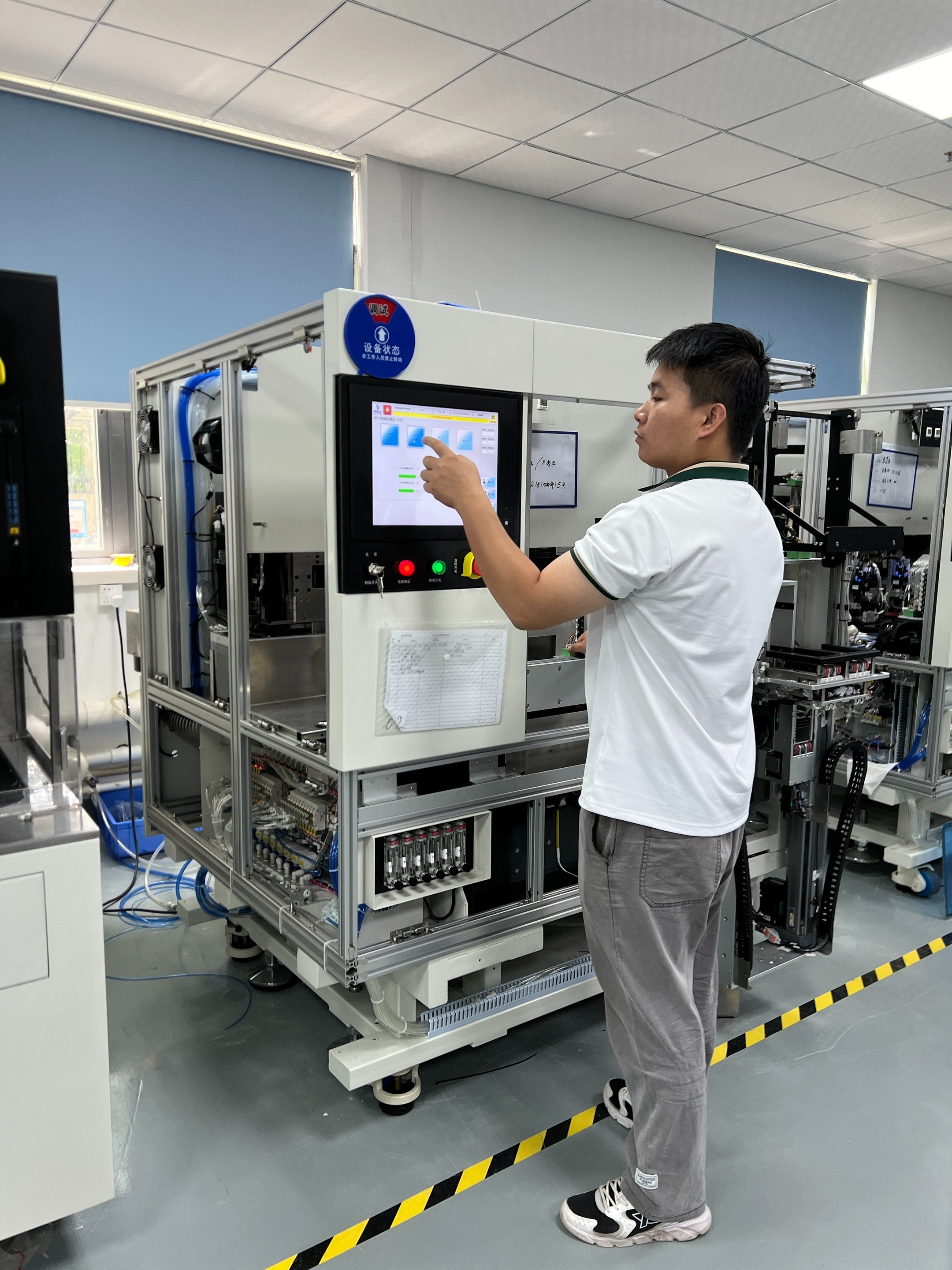

通过软件算法优化，解决WLP切割中的定位误差、路径规划等难题，实现切割过程的自动化、智能化，进一步提升工艺精度和生产效率：

• 双CCD视觉对准技术：搭载高精度CCD双镜头自动影像系统，对位精度可达±3μm，可快速识别晶圆Mark点和切割道，自动完成对准校准，大幅减少人工干预带来的误差，尤其适用于WLP封装中高密度、细间距芯片的切割定位，避免切割偏移损伤互连线路。

• 智能路径规划算法：基于晶圆布局和芯片尺寸，自动优化切割路径，采用双轴协同驱动设计，实现双工位同步切割，切割速度最高可达300mm/s，效率较单轴设备提升50%以上，同时减少切割过程中的路径冗余，降低晶圆损伤风险，兼顾效率与精度。

• 实时监测与追溯系统：集成在线刀痕检测和数据追溯功能，实时记录切割参数、设备状态及产品质量数据，可快速识别切割过程中的异常（如刀轮磨损、崩边超标），并及时发出预警，同时数据无缝对接MES系统，助力产线智能制造和质量追溯，提升整体良率。

（三）工艺细节优化：针对性解决WLP切割痛点

针对WLP封装不同场景的切割痛点，通过工艺细节优化，形成差异化解决方案，覆盖扇入型、扇出型等主流WLP工艺，适配不同行业需求：

• 薄晶圆切割优化：针对WLP封装中薄晶圆（厚度可低至几十微米）易裂片的问题，优化刀轮选型和切割参数，采用“预切割+背面减薄”的复合工艺，先通过干法刻蚀或激光烧蚀进行预切割，再进行背面减薄分割，避免薄晶圆直接切割时的裂片风险，同时缩小切割道宽度，提升晶圆有效利用率。

• 特殊基材切割方案：针对镀金氮化铝基板“硬脆基材+软质镀层”的切割难题，优化刀轮转速和刀压控制，避免镀层撕裂与分层；针对Mini/Micro LED COB显示面板的切割需求，开发板边精密切割工艺，助力无缝拼接技术落地，拓展WLP切割的应用场景。

• 刀轮损耗管控：通过智能刀轮磨损监测算法，实时判断刀轮状态，及时提醒更换，避免因刀轮磨损导致的切割精度下降和芯片损伤，同时优化刀轮使用寿命，降低生产成本，提升工艺稳定性。

三、博捷芯高精度切割工艺的核心优势

相较于传统切割工艺及进口设备，该高精度切割工艺在精度、效率、兼容性及国产化替代方面具备显著优势，精准匹配国内封测企业的核心需求：

1. 精度与国际接轨，打破进口垄断：切割精度达1μm，定位精度0.0001mm，崩边控制在5μm以内，性能达到国际一流水平，打破了日本Disco等国际巨头对高端WLP切割设备的长期垄断，为国内封测企业提供高性价比的国产化选择，已进入中芯国际、长鑫存储、京东方等头部客户供应链。

2. 损伤可控，提升芯片良率：通过空气静压主轴、智能刀压调节及工艺优化，有效解决硬脆材料切割崩边、裂纹等痛点，切割后芯片侧壁平整、无损伤，大幅降低芯片失效风险，提升WLP封装产品良率，尤其适用于Mini/Micro LED、高频超声探头等高端器件的制造需求。

3. 高效兼容，降低企业成本：双轴协同设计提升切割效率，多规格、多基材兼容能力减少企业设备重复投入，同时本土化服务响应快速，设备维护成本低于进口设备，助力企业降低轻资产运营门槛，实现规模化生产降本。

4. 智能化升级，适配智能制造：全自动化切割流程、实时监测与数据追溯系统，适配半导体产线智能化升级需求，可实现无人值守生产，降低人工成本，同时提升生产稳定性和质量管控水平，助力封测企业实现数字化转型。

四、应用场景与产业价值

该高精度切割工艺已深度适配WLP封装全场景，覆盖半导体全产业链关键环节，为多领域芯片制造提供核心支撑：在消费电子领域，适配智能手机图像传感器、低功耗芯片的WLP封装切割，满足小型化、高性能需求；在汽车电子领域，支撑车载芯片的高可靠性切割，适配汽车电子的严苛工作环境；在高端器件领域，助力MEMS传感器、光通信芯片、高频超声探头等产品的封装切割，推动相关行业技术升级。

从产业价值来看，该高精度切割工艺的突破，不仅填补了国产高端WLP切割设备的空白，推动半导体切割设备国产化替代进程，更助力国内封测企业提升核心竞争力，打破国外技术垄断，为我国半导体产业链自主可控贡献核心力量，同时适配WLP封装向更高集成度、更小尺寸、更低功耗发展的趋势，助力后摩尔时代半导体产业的持续升级。

五、工艺发展趋势

随着WLP封装技术向扇出型、3D集成等方向升级，芯片集成度不断提升，切割道宽度持续缩小，对切割精度、损伤控制及效率提出更高要求。未来，相关技术研发将持续深耕刀轮切割技术，进一步优化精度控制算法，拓展更小尺寸切割道（低于10μm）的工艺能力，同时结合AI技术实现切割参数的自适应调整，提升工艺智能化水平；此外，将加强与国内封测企业、科研机构的合作，针对3D-WLP、异构集成等新型封装场景，开发定制化切割解决方案，推动WLP切割工艺向更高精度、更高效率、更低损伤的方向发展，助力国产半导体产业实现跨越式发展。
