高精度划片机：半导体芯片切割必备设备

高精度划片机（Wafer Dicing Saw）是半导体封装测试环节的核心关键设备，专门用于将整片晶圆精确切割分离成独立的芯片单元，是芯片制造流程中不可或缺的精密装备。

一、核心作用与地位

• 功能核心：通过高速旋转的金刚石砂轮或高能激光，沿晶圆预设的切割道（Scribe Line）进行微米级精密切割，实现芯片分离。

• 产业地位：与固晶机、焊线机并称为半导体封装三大核心设备，其切割精度、稳定性直接决定芯片良率、性能与生产成本。

• 精度要求：现代先进制程对切割精度要求达亚微米级（±0.5~1μm），切缝窄、崩边小，确保芯片电路不受损伤。

二、主流技术类型

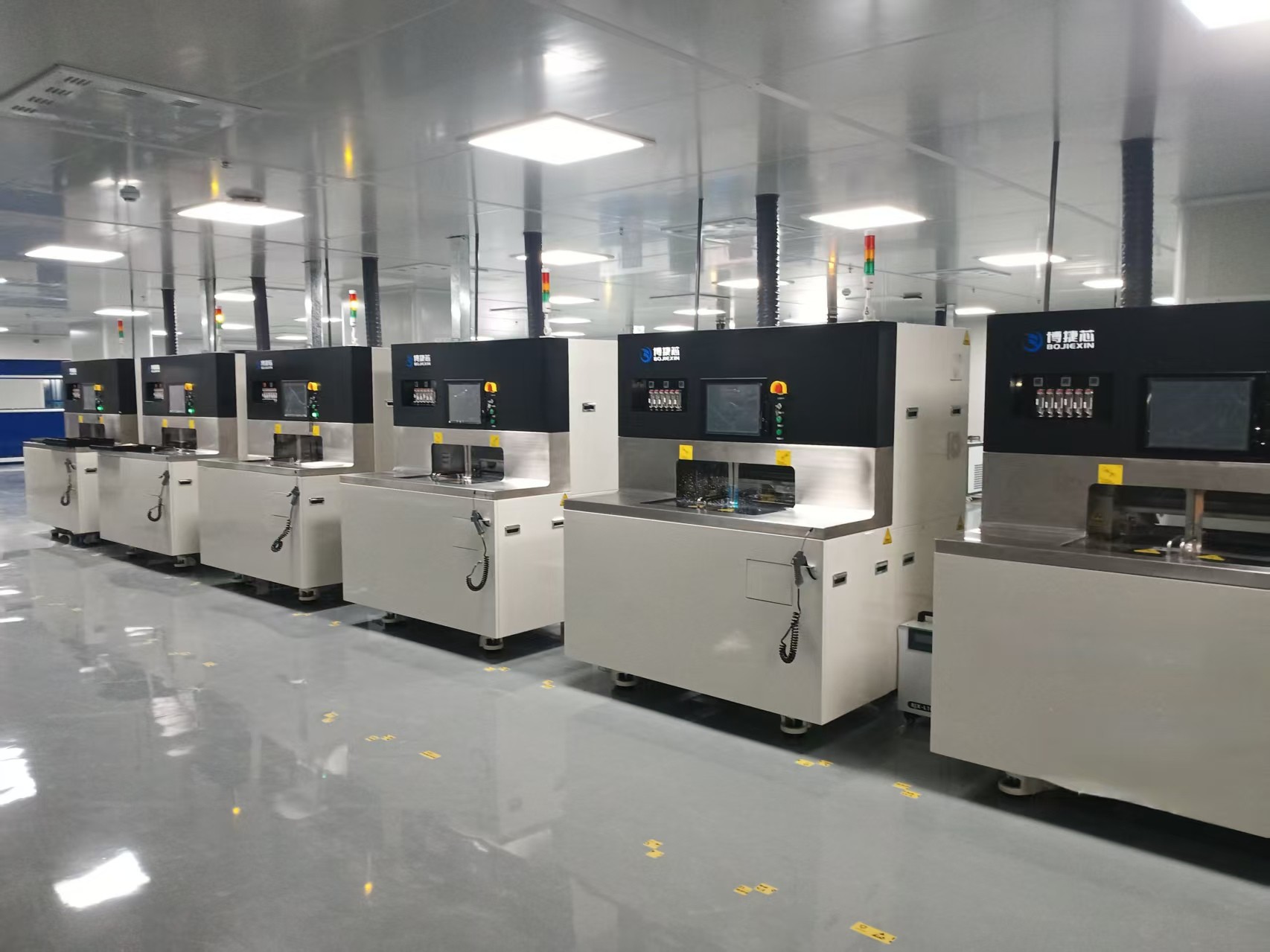

（一）划片机

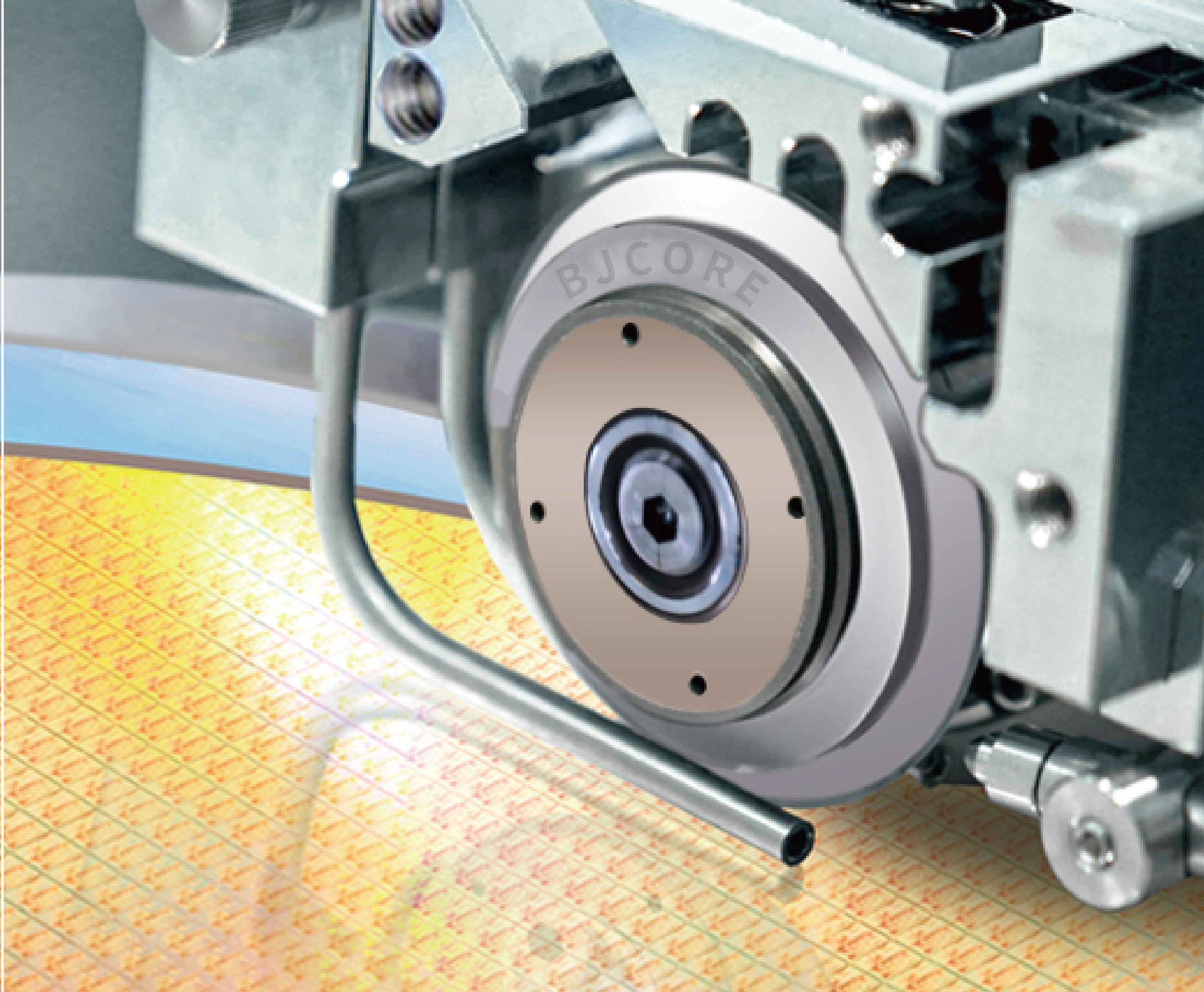

• 原理：空气静压主轴带动超薄金刚石刀片高速旋转（3万~6万转/分钟），物理磨削切割。

• 优势：工艺成熟、成本低、适用材料广（硅、SiC、GaN、玻璃、陶瓷等）。

• 局限：存在微小机械应力，需控制崩边（BBD）。

三、关键技术特点

• 超高精度：定位精度±1μm内，重复定位精度达纳米级，切缝最小约20μm。

• 稳定架构：花岗岩基座+空气隔震，低热胀、高抗振，保障长时间加工稳定性。

• 智能视觉：高精度CCD自动对位，快速识别晶圆Mark点，支持复杂路径切割。

• 材料适配：兼容4~12英寸晶圆，可切割硅、碳化硅、氮化镓、蓝宝石等硬脆材料。

• 高效产能：双轴机型可同步切割，效率较单轴提升50%以上。

四、应用场景

广泛应用于集成电路（IC）、Mini/Micro LED、功率器件、光通讯芯片、先进封装等领域，是实现芯片从“圆片”到“单颗”的必经关键工序。

（本文由博捷芯划片机编辑发布，如需转载须注明出处：www.bojiexin.com，专注于精密划片、切割以及特殊切割加工等领域）
