一、方案前言
随着摩尔定律逐步逼近物理极限，集成电路封装技术从传统封装向先进封装加速迭代，3D堆叠、扇出型（Fan-Out）、倒装芯片（Flip Chip）、WLCSP、SiP等先进封装工艺成为“超越摩尔”的核心路径，其对晶圆切割的精度、效率、兼容性及智能化水平提出了前所未有的严苛要求。划片机作为半导体后道封装环节的核心装备，是衔接晶圆制造与芯片集成的关键工序，直接决定芯片良率、尺寸一致性与终端可靠性，长期以来被日本DISCO等国际巨头垄断，成为制约我国半导体产业链自主可控的关键瓶颈。
博捷芯（深圳）半导体有限公司作为博杰股份旗下专注于半导体精密切割领域的高新技术企业，自2017年成立以来，以“打破技术垄断、实现自主可控”为导向，聚焦高端
晶圆划片机的研发、生产与销售，凭借核心技术突破与稳定的产品品质，逐步打破海外技术壁垒，成为国产高端晶圆划片机领域的引领者。本方案基于博捷芯划片机的技术优势，结合集成电路先进封装的主流工艺需求，提供定制化、高效化、高可靠性的切割应用解决方案，助力封测企业提升生产效率、降低成本、保障产品品质，加速推进半导体封装环节的国产化替代进程。
二、应用背景与核心需求
2.1 应用背景
当前，集成电路产业正朝着“更小、更密、更快、更可靠”的方向发展，先进封装工艺通过芯片堆叠、互连优化等方式，突破了传统封装在集成度、功耗、性能上的局限，广泛应用于高性能计算、5G通信、人工智能、汽车电子、Mini/Micro LED等高端领域。与此同时，第三代半导体材料（碳化硅SiC、氮化镓GaN等）及超薄硅片在先进封装中的广泛应用，进一步加剧了切割工艺的难度——硬脆材料因硬度高、韧性低的特性，切割过程中极易出现崩边、掉渣等缺陷，成为制约封装效率提升与成本控制的核心瓶颈。
传统划片机存在精度不足、兼容性差、智能化程度低、效率有限等问题，无法适配先进封装对微纳级切割、多材料兼容、高速量产及全流程可控的需求。博捷芯划片机依托持续的技术迭代，在精度、效率、智能化及兼容性上实现全面突破，已成功导入长电科技、通富微电、京东方、中芯国际等头部企业生产线，为先进封装工艺提供可靠的国产化切割解决方案。
2.2 核心需求
结合集成电路先进封装的工艺特点，划片机应用需满足以下核心需求：
高精度切割：针对超薄晶圆（50-100μm）、微小芯片及窄切割道（30-80μm）需求，需实现亚微米级定位精度与近零崩边控制，避免切割缺陷导致芯片失效，保障芯片机械强度与电性可靠性；
多场景兼容：适配Si、SiC、GaN、砷化镓、石英、蓝宝石等多种封装材料，兼容6-12英寸全规格晶圆，支持3D堆叠、Fan-Out、WLCSP等多种先进封装工艺，满足小批量研发试产与大规模量产的多样化需求；
高效稳定生产：具备高速切割能力，缩短单批次加工周期，同时保障设备长时间连续运行的稳定性，降低设备故障率，提升综合生产效率（OEE）与产品良率（需达到99%以上）；
智能化管控：支持自动化上下料、AI视觉对位、一键式编程，可无缝对接MES系统，实现切割参数实时监测、自适应调整与全流程可视化管控，减少人工干预，降低人为误差与人力成本；
降本增效：通过工艺优化、刀具寿命延长、材料利用率提升等方式，降低切割环节的综合成本，同时减少后续检测与修复环节，实现封装全流程降本增效。
三、博捷芯划片机核心技术优势
博捷芯划片机依托35项专利、12项软件著作权的技术积累，搭建专业研发中心与万级净化间划切实验室，在核心技术上实现多重突破，完美匹配先进封装的核心需求，其核心技术优势如下：
3.1 高精度控制技术
采用直线电机+光栅尺闭环系统，定位精度达±1μm，重复定位精度优异，切割崩边可稳定控制在10μm以内，针对SiC等硬脆材料的切割崩边甚至可降至2μm以下，远优于先进封装的精度要求；搭配空气静压主轴与金刚石砂轮刀具，主轴转速最高可达60000rpm，保障高速稳定切割，有效避免硬脆材料切割过程中的应力集中的问题，从根源上减少崩边、掉渣等缺陷，提升芯片良率至99.5%以上。
3.2 多材料与多工艺兼容能力
兼容硅、石英、砷化镓、SiC、GaN、蓝宝石等多种封装材料，尤其针对第三代半导体硬脆材料，开发专用切割工艺与刀具配置，采用800-1200目细粒度磨料与树脂结合剂组合，配合动态平衡校正技术，将刀具跳动量控制在0.01mm以内，实现切削力的均匀分布；支持6-12英寸全规格晶圆切割，适配3D堆叠、Fan-Out、Flip Chip、WLCSP、COB等多种先进封装工艺，可满足不同封测企业的多样化生产需求。
3.3 高效稳定的运行设计
采用双轴独立运行设计，较传统设备效率提升50%以上；搭载高压气液两相喷雾冷却系统，通过0.3-0.5MPa高压喷淋将冷却液精准输送至切削区，既快速带走加工热量、抑制热应力，又通过润滑作用降低摩擦阻力，避免因热胀冷缩或摩擦加剧导致的崩边；采用柔性真空吸附技术，通过多孔陶瓷吸盘实现材料均匀固定，替代传统机械夹持的局部施压模式，有效消除装夹预应力与切削应力的叠加效应，尤其适用于50-100μm超薄硅片的加工，避免薄晶圆碎裂。设备综合效率（OEE）达85%以上，可实现24小时不间断稳定运行，满足大规模量产需求。
3.4 智能化与自动化集成
集成高精度CCD视觉对位系统与力传感器、红外测温仪等实时监测模块，既能自动识别晶圆Mark点与切割道，实现±3μm高精度对位，又能动态捕捉切削力波动、加工温度变化等关键参数，当检测到应力异常时，系统可自动调整进给速度或暂停加工，避免缺陷扩大；支持一键式编程、AI视觉对位和自动上下料，可无缝对接MES系统，实现切割参数的实时调控、生产数据的追溯与全流程可视化管控，大幅减少人工干预，降低人为误差，提升生产效率与管理水平。针对低k介质晶圆等特殊材料，还开发了专用切割路径规划算法，通过拐角圆弧过渡、沿晶面方向切割等优化设计，进一步降低层间剥离与崩边风险。
3.5 模块化与低成本优势
采用模块化设计，刀片、吸盘等部件可快速更换，便于设备维护与工艺切换，降低设备停机时间；自主研发的核心部件替代进口，设备采购成本较进口同类产品降低30%-50%，同时通过刀具寿命延长300%、材料利用率提升10%-15%等方式，进一步降低切割环节的综合成本，助力封测企业实现降本增效。
四、具体应用方案设计
结合先进封装的主流工艺类型，针对不同工艺的切割需求，制定定制化应用方案，确保博捷芯划片机与封装工艺无缝适配，发挥最优性能。
4.1 3D堆叠封装切割方案
4.1.1 工艺需求
3D堆叠封装通过将多片超薄晶圆堆叠互连，实现芯片集成度的大幅提升，核心切割需求为：超薄晶圆（50μm以下）切割、无崩边、高精度定位，避免切割过程中晶圆破损，同时需保障切割后芯片的尺寸一致性，满足后续堆叠互连的精度要求；适配Si、SiC等多种堆叠材料，切割道宽度需控制在80μm以内，提升单晶圆芯片产出量。
4.1.2 方案配置

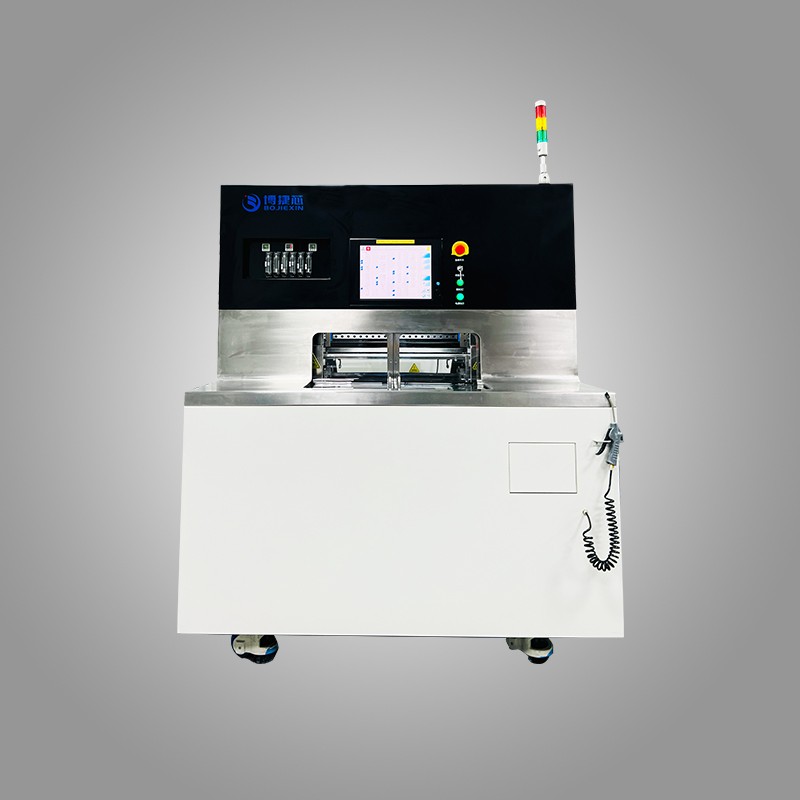

选用博捷芯BJX3352型划片机（硬脆材料专用机型），搭配柔性真空吸附系统、高压气液两相冷却系统与细粒度金刚石刀具，采用“激光预裂+精密切割”复合工艺，通过短脉冲激光在材料内部预制微裂纹，引导后续切割应力沿预设轨迹释放，较传统工艺精度提升一个数量级。
4.1.3 实施要点
参数设置：定位精度调整至±1μm，切割速度根据晶圆厚度与材料特性设定为30-50mm/s，主轴转速控制在50000-60000rpm，崩边控制在5μm以内；
装夹方式：采用柔性真空吸附技术，根据超薄晶圆特性调整吸附压力，避免压力过大导致晶圆破损，同时确保晶圆平整，无翘曲；
工艺优化：切割前通过AI视觉系统精准识别晶圆Mark点与切割道，规划最优切割路径；切割过程中实时监测切削力与加工温度，通过系统自适应调整进给速度，避免应力集中；切割后采用洁净水冲洗，清除硅渣与碎屑，确保芯片表面洁净，满足后续堆叠互连需求；
优势体现：切割良率可达99.2%以上，较传统设备提升10%以上；单晶圆加工时间从6小时压缩至20分钟，效率大幅提升；切割道宽度缩减至80μm以内，单晶圆可产出芯片数量提升10%-15%，显著降低硅材料浪费。
4.2 扇出型（Fan-Out）封装切割方案
4.2.1 工艺需求
扇出型封装通过将芯片嵌入封装基板，实现引脚的扇出扩展，核心切割需求为：芯片与基板一体化切割、高精度尺寸控制、无毛刺、无崩边，适配不同尺寸的芯片与基板，同时需具备高速切割能力，满足大规模量产需求；切割过程中需避免损伤芯片引脚与互连结构，保障封装可靠性。
4.2.2 方案配置

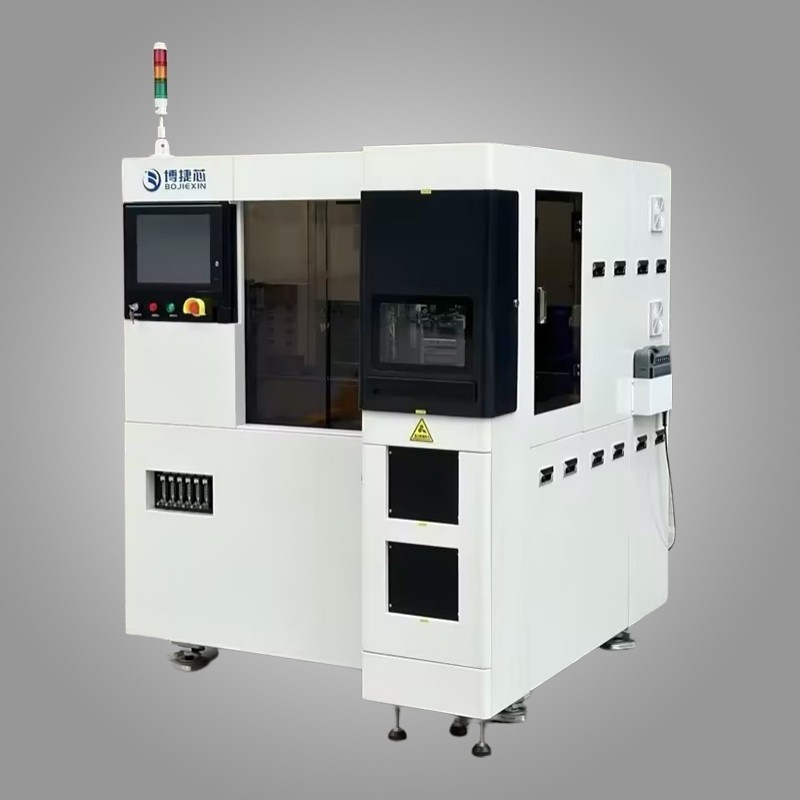

选用博捷芯BJX3666A型划片机（双轴半自动机型），搭配双CCD视觉对位系统、高速主轴与专用树脂刀具，支持一键式编程与自动上下料，可无缝对接MES系统，实现全流程自动化管控。
4.2.3 实施要点
参数设置：定位精度调整至±2μm，切割速度设定为50-80mm/s，主轴转速控制在40000-50000rpm，确保切割面平整、无毛刺，芯片尺寸公差控制在±3μm以内；
视觉对位：通过双CCD视觉系统精准识别芯片与基板的定位标记，实现芯片与切割道的精准对齐，避免切割偏差导致引脚损伤；针对翘曲的基板，采用自适应识别对准技术，适配不同翘曲程度的工件；
刀具选择：根据基板材料（如环氧塑封料）选择专用树脂刀具，减少切割过程中的毛刺与崩边，延长刀具寿命；
自动化管控：启用自动上下料系统与AGV联动，实现晶圆的自动传输与装卸，单日产能从80片提升至400片；通过MES系统实时监控切割参数、生产进度与产品良率，实现生产数据的追溯与优化；
优势体现：切割效率较传统设备提升30%-50%，单批次加工周期缩短40%以上；芯片尺寸一致性优异，不良率控制在0.5%以下；自动化程度高，可减少50%以上的人工投入，降低人力成本。
4.3 WLCSP（晶圆级芯片尺寸封装）切割方案
4.3.1 工艺需求
WLCSP封装实现芯片尺寸与封装尺寸基本一致，核心切割需求为：微小芯片切割、窄切割道（30-50μm）、高精度定位，避免切割过程中损伤芯片凸点，同时需保障切割后芯片的表面洁净度，适配高密度互连需求；兼容Si、GaAs等多种材料，满足小批量研发与大规模量产的双重需求。
4.3.2 方案配置

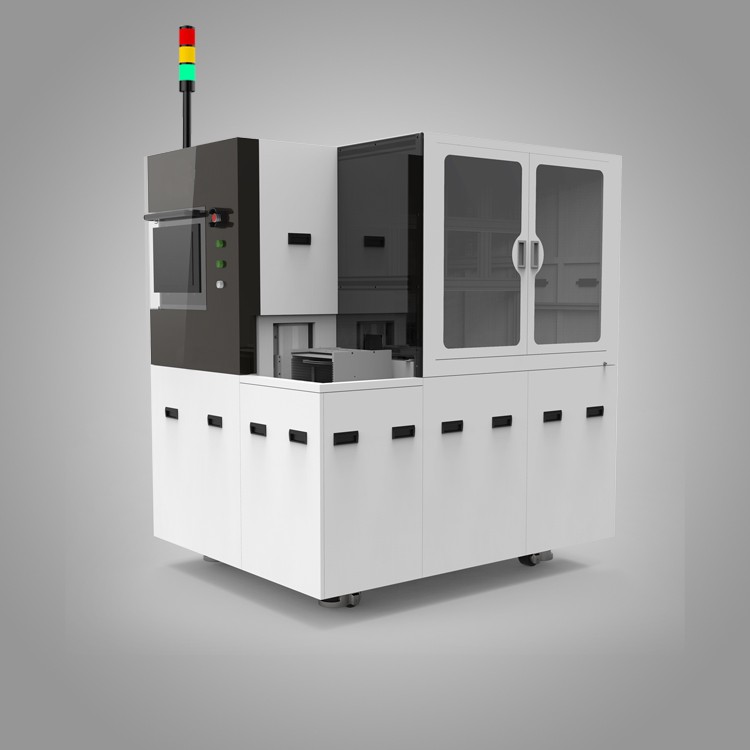

选用博捷芯BJX3356型划片机（兼容6-12英寸），搭配高精度视觉对位系统、微纳级切割刀具与洁净切割系统，支持多种切割模式切换，适配不同尺寸的微小芯片切割。
4.3.3 实施要点
参数设置：定位精度调整至±1μm，切割道宽度控制在30-50μm，切割速度设定为20-40mm/s，确保切割过程中不损伤芯片凸点，芯片表面无划痕、无残留；
凸点保护：切割前在芯片表面覆盖保护膜，避免切割过程中产生的碎屑损伤凸点；切割后采用高压洁净水+化学清洁剂清洗，清除残留硅渣与碎屑，确保芯片键合区干净，避免影响后续打线键合质量；
路径规划：通过AI视觉系统精准识别微小芯片的轮廓与切割道，规划最优切割路径，采用拐角圆弧过渡设计，降低层间剥离风险；支持双刀切割工艺，第一次用较宽刀片粗切，第二次用较窄刀片精修，清理切割边缘，提升切割质量；
批量适配：支持6-12英寸晶圆的批量切割，可根据研发需求快速切换切割参数，适配小批量多品种的研发试产，同时具备大规模量产能力；
优势体现：微小芯片切割良率可达99.5%以上，切割道宽度最小可至30μm，大幅提升晶圆利用率；芯片表面洁净度高，凸点损伤率控制在0.1%以下，保障后续封装可靠性；兼顾研发与量产需求，灵活适配多样化生产场景。
4.4 Mini/Micro LED COB封装切割方案
4.4.1 工艺需求
Mini/Micro LED COB封装将芯片直接绑定在基板上，核心挑战在于切割精度必须控制在1μm以内，否则会导致显示出现亮暗不均；需实现微米级切割深度精准控制与COB工艺无缝拼接，适配蓝宝石基板等特殊材料，保障切割后模组的平整度与一致性。
4.4.2 方案配置

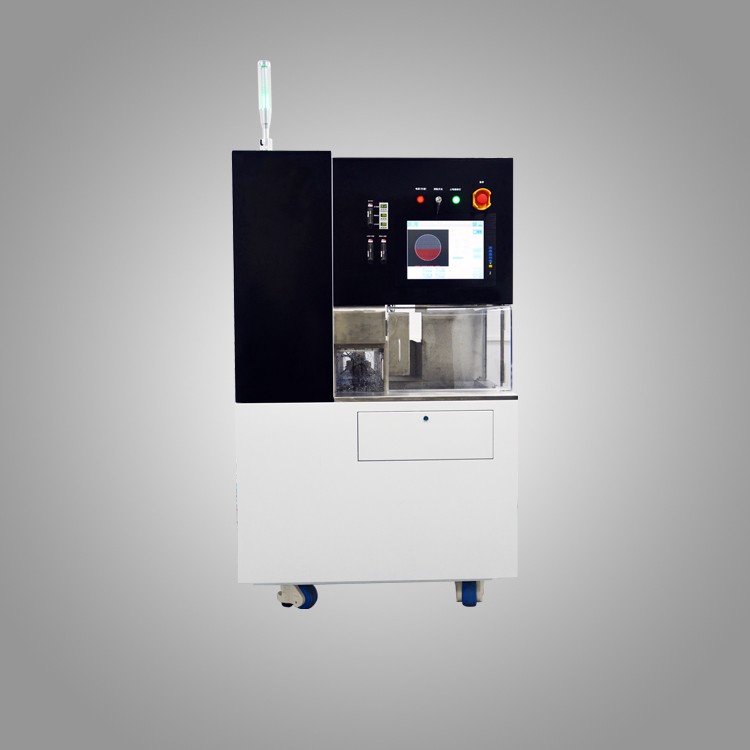

选用博捷芯BJX8160型划片机（12英寸大晶圆切割标杆机型），搭载MIP全自动切割解决方案、双CCD视觉系统与空气静压主轴，支持无膜切割技术，适配Mini/Micro LED COB封装的特殊需求。
4.4.3 实施要点
参数设置：定位精度达0.0001mm，切割崩边控制在5μm以内，切割深度精准控制在微米级，确保COB工艺无缝拼接，避免显示亮暗不均；
工艺创新：采用独创的阶梯式进刀技术，使刀具寿命延长300%，降低刀具更换成本；实现无膜切割，在砷化镓、碳化硅陶瓷等材料上达到99.5%良品率；
视觉与管控：通过双CCD视觉系统实现精准对位，适配蓝宝石基板的切割需求；支持全自动上下料与AGV联动，实现无人化生产，大幅提升生产效率；
优势体现：成功突破COB封装核心工艺瓶颈，精度媲美国际高端机型；应用于京东方、华星光电等企业项目，使MiniLED背光模组良率从92%提升至98.3%，封装周期缩短40%；切割成本较进口设备降低40%，具备显著的成本优势。
五、方案实施保障
5.1 设备安装与调试
博捷芯提供专业的设备安装与调试服务，安排资深工程师上门，根据客户生产场地、封装工艺需求，完成设备的安装、校准与参数调试，确保设备达到最佳运行状态；调试过程中同步对客户操作人员进行设备操作、参数设置、日常维护等基础培训，确保操作人员能够熟练掌握设备使用方法。
5.2 技术支持与售后服务
建立7×24小时技术支持热线，针对设备运行过程中出现的技术问题、工艺优化需求，提供快速响应，确保问题在24小时内得到初步解决，48小时内工程师上门处理；定期上门进行设备巡检、维护与校准，及时发现并排除设备潜在故障，延长设备使用寿命；根据客户封装工艺的升级需求，提供设备固件升级、工艺参数优化等增值服务，确保方案持续适配客户生产需求。
5.3 耗材供应与管理
提供配套的金刚石刀具、树脂刀具、冷却液等耗材，确保耗材质量与设备完美适配，保障切割精度与效率；建立完善的耗材供应体系，实现耗材的快速配送，避免因耗材短缺影响生产；提供耗材使用指导，优化耗材使用方案，延长耗材使用寿命，进一步降低客户生产成本。
5.4 人员培训
制定系统化的人员培训计划，包括设备操作、参数调试、日常维护、故障排查、工艺优化等内容，针对操作人员、技术人员、管理人员开展分层培训；定期组织技术交流活动，分享先进封装切割工艺经验与设备使用技巧，提升客户团队的技术水平，确保方案能够高效落地实施。
六、方案效益分析
6.1 品质效益
博捷芯划片机凭借亚微米级的定位精度、近零崩边控制与稳定的运行性能，可将先进封装切割良率从传统设备的89%提升至99.2%以上，大幅降低芯片破损、崩边、凸点损伤等不良率，减少因切割缺陷导致的晶圆报废，提升封装产品的可靠性与一致性，助力客户提升产品竞争力，满足高端集成电路的品质要求。
6.2 效率效益
双轴独立运行、高速主轴、自动化上下料等设计，使切割效率较传统设备提升30%-50%，单批次加工周期缩短40%以上；设备综合效率（OEE）达85%以上，可实现24小时不间断稳定运行，大幅提升大规模量产能力；智能化管控减少人工干预，降低人为误差，进一步提升生产效率，帮助客户缩短生产周期，快速响应市场需求。以12英寸碳化硅晶圆加工为例，可将单晶圆加工时间从6小时压缩至20分钟，生产效率实现质的飞跃。
6.3 成本效益
设备采购成本较进口同类产品降低30%-50%，同时通过刀具寿命延长300%、材料利用率提升10%-15%、人工成本降低50%以上、缺陷修复成本降低70%等方式，大幅降低切割环节的综合成本；单芯片划片成本较进口设备降低60%，长期使用可为客户节省大量生产成本，提升企业盈利能力。
6.4 国产化效益
博捷芯划片机作为国产高端划片机的标杆，打破了海外企业在先进封装切割设备领域的垄断，实现了核心装备的国产化替代，助力客户摆脱对进口设备的依赖，降低供应链风险；同时带动国产设备产业链协同发展，为我国半导体产业突破关键技术瓶颈、提升全球竞争力提供有力支撑。截至2024年，博捷芯划片机全球市场份额已提升至15%，覆盖90%国内LED龙头企业，国产化替代成效显著。
七、方案总结与展望
7.1 方案总结
本方案基于博捷芯划片机的核心技术优势，针对3D堆叠、扇出型、WLCSP、Mini/Micro LED COB等主流先进封装工艺，提供了定制化、高效化、高可靠性的切割应用解决方案，完美匹配先进封装对精度、效率、兼容性、智能化的核心需求。方案通过精准的设备配置、优化的工艺参数、完善的实施保障，可帮助封测企业显著提升产品品质、生产效率，降低生产成本，实现封装环节的降本增效与国产化替代，具备极高的实用性与推广价值。
7.2 未来展望
随着集成电路先进封装技术向更精密、更高集成度、更多样化的方向发展，博捷芯将持续聚焦技术创新，进一步融合算法与数字孪生技术，实现加工参数的自主优化与全流程可视化管控；同时推动超声辅助切割、水导激光切割等新技术的工程化应用，适配更广泛的硬脆材料与超薄晶圆加工需求，不断提升划片机的精度、效率与智能化水平。
未来，博捷芯将继续深化与封测企业的合作，结合客户实际生产需求，持续优化应用方案，提供更具针对性的切割解决方案，助力我国集成电路先进封装产业高质量发展，推动半导体产业链自主可控进程，在“后摩尔时代”占据核心竞争力。
