博捷芯晶圆切割机：车规级芯片封装切割应用

博捷芯晶圆切割机：车规级芯片封装切割应用

一、应用背景

随着新能源汽车、智能驾驶、车载电控系统高速发展，汽车电子逐步向高集成、高可靠性、高稳定性方向升级。车规级芯片作为汽车电控系统的核心元器件，涵盖车载功率芯片、MCU主控芯片、IGBT、车载传感器、电源管理芯片等，相较于消费级芯片，其对耐温性、抗震动性、防腐蚀性、使用寿命有着极高标准。

晶圆切割是车规级芯片封装制程中关键工序，切割质量直接决定芯片后期行车使用的稳定性与安全性。车规级晶圆材质复杂、晶片薄、脆性大，且对切割崩边、微裂纹、金属层损伤要求严苛，普通民用级切割设备无法满足AEC-Q100等车规认证加工标准。博捷芯聚焦半导体晶圆精密切割领域，针对性研发适配车规级芯片的专用晶圆切割机，贴合汽车电子严苛生产规范，实现高可靠、低损伤、高一致性晶圆切割。

二、车规级芯片晶圆切割工艺难点

1. 严苛的无损切割要求：车规芯片需长期承受高低温交替、行车震动、湿热环境，晶圆切割不可存在隐性微裂纹、材料分层、金属毛刺，行业高端车规产品要求背面崩边≤3μm，正面崩边≤5μm。

2. 多材质晶圆适配难度大：车规级晶圆包含硅晶圆、碳化硅SiC、氮化镓GaN等宽禁带半导体材料，材质硬度高、脆性强，普通切割易产生材料剥落、晶格损伤。

3. 高精度切割公差管控：车载芯片晶圆切割道窄、晶粒排布密集，切割定位偏差需控制在±1μm以内，杜绝切伤有源区、金属电路层，保障芯片电气性能稳定。

4. 量产一致性要求极高：汽车电子零容错率，大批量生产中需保证每颗晶粒切割尺寸、切口平整度、损伤程度一致，严格管控批量不良率，满足车规质检标准。

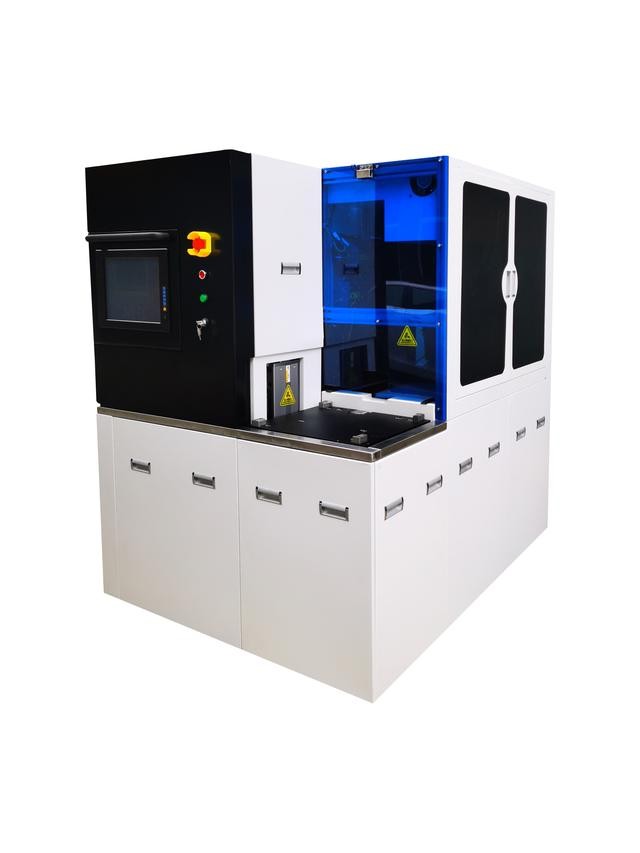

三、博捷芯晶圆切割机核心技术配置

博捷芯结合车规级芯片生产准入标准，优化设备机械结构、视觉系统、切割控制系统，强化抗震动、高精度、低损伤切割能力，适配各类车载半导体晶圆加工。

3.1 高稳定机械架构，抑制切割应力

• 天然花岗岩床身：采用高密度花岗岩材质，热稳定性好、刚性强度高，有效隔绝外部震动，削弱高速切割产生的机械应力，从源头减少晶圆微裂纹产生。

• 闭环高精度传动系统：搭载进口直线电机+高精度光栅尺，重复定位精度≤±0.5μm，进给运行平稳无卡顿，精准匹配窄切割道车规晶圆加工。

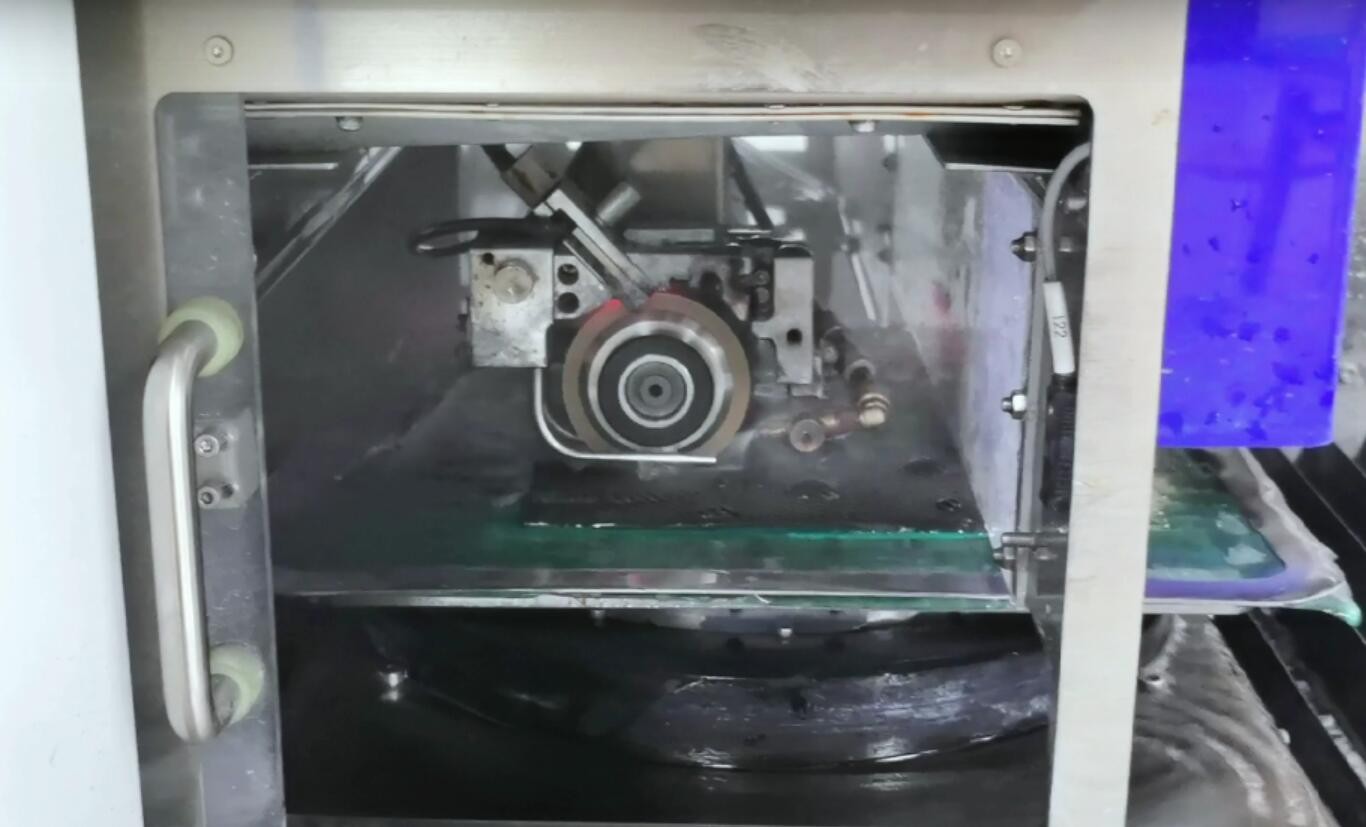

• 高刚性精密主轴：采用空气静压主轴，最高转速可达60000rpm，运行无抖动、温升低，搭配专用车规级金刚石超薄砂轮刀片，切口光滑无毛刺。

3.2 智能高清视觉定位，精准避损切割

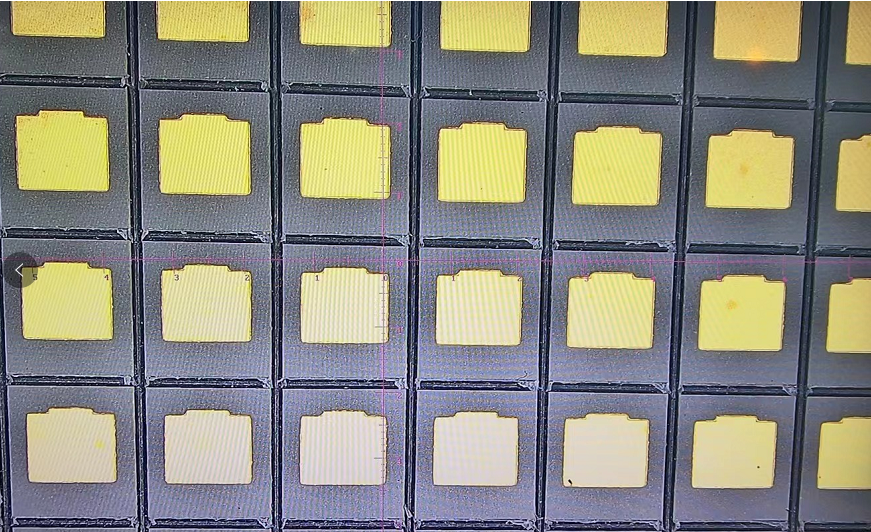

设备搭载双CCD超清工业视觉系统，搭配自研车规晶圆专用图像识别算法，可自动识别晶圆切割道、标记定位点，针对不规则晶粒、偏位晶圆完成智能校准。精准规避芯片有源区与金属布线层，自动规划最优切割路径，杜绝人工对位偏差，满足高密度车载晶圆排版切割需求。

3.3 分级控温切割工艺，适配车规材质

内置车规专用工艺参数数据库，可根据硅基、碳化硅、氮化镓等不同晶圆材质，智能调节主轴转速、切割进给速度、喷淋水量。采用多级循环水冷喷淋系统，快速带走切割热量，避免高温灼伤晶圆表面金属镀层，同时冲刷切割碎屑，防止粉尘残留造成芯片短路隐患。

3.4 严苛除尘防污设计，保障生产洁净度

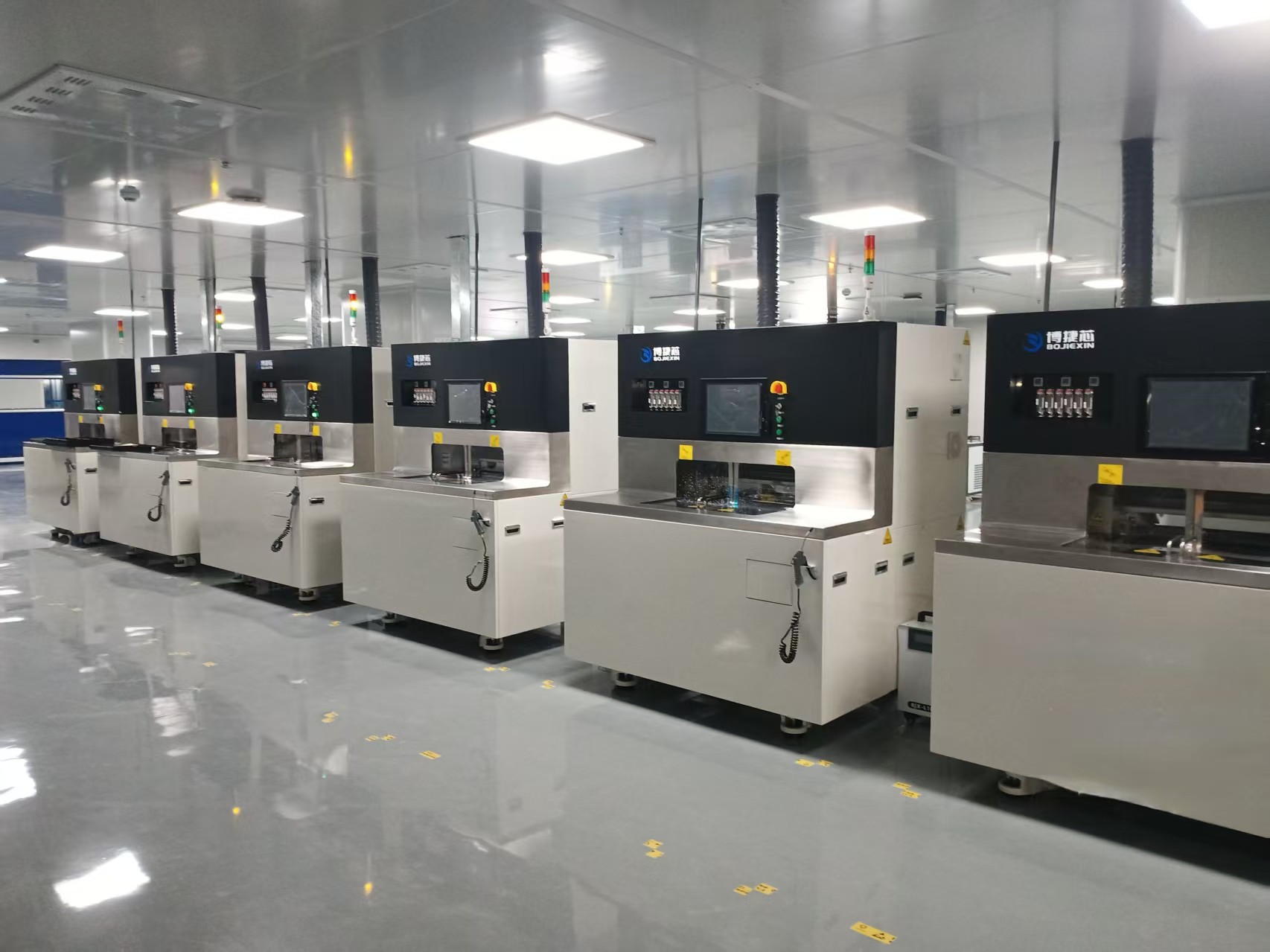

车规级芯片对生产洁净度要求严格，设备配备密闭防尘腔体+负压除尘结构，有效隔离切割粉尘、水汽残留，避免杂质附着晶圆表面。整机符合半导体无尘车间适配标准，可对接无尘产线，满足汽车电子高端生产环境要求。

四、车规级芯片封装切割应用核心优势

4.1 超低切割损伤，达标车规认证

通过减震结构、匀速进给、低温切割技术，将晶圆正反面崩边严格控制在行业高标准范围内，无隐性微裂纹、无金属层剥落，芯片抗疲劳、抗高低温性能优异，可顺利通过AEC-Q100、AEC-Q200等车规可靠性认证。

4.2 广谱材质兼容，覆盖车载全品类芯片

设备可兼容6/8/12英寸常规晶圆，适配硅晶圆、碳化硅、氮化镓等功率半导体晶圆，广泛覆盖车载MCU、IGBT、MOS管、车载传感芯片、胎压监测芯片等品类，一机满足多品类车规芯片加工需求。

4.3 高量产良率，降低质控风险

设备全程自动化智能切割，运行误差小、一致性强，车规级晶圆量产良率稳定达到99.6%以上。有效规避后期封装、装车使用过程中因切割缺陷导致的故障问题，降低车企与封测企业质控风险。

4.4 国产化定制，降本高效易运维

对标进口高端晶圆切割机性能，同时优化设备结构，简化运维流程，耗材更换成本更低。本土化技术售后支持，可快速针对车规芯片工艺需求定制切割方案，为国内汽车电子封测企业提供高性价比国产化解决方案。

五、典型应用场景

1. 车载功率半导体：新能源汽车电控IGBT、MOSFET、碳化硅功率晶圆切割加工。

2. 车载控制芯片：车身MCU、电源管理芯片、主控逻辑芯片晶圆切割。

3. 汽车传感芯片：胎压传感器、温度传感器、毫米波雷达传感芯片精密切割。

4. 车载专用存储芯片：车规级存储、闪存芯片晶圆无损切割，适配车载复杂工况。

六、总结

博捷芯晶圆切割机深度贴合车规级高可靠、零隐患、高精度的生产要求，依托稳定机械架构、智能视觉系统、定制化切割工艺，解决了车载硬脆材料晶圆崩边、微裂纹、金属损伤等行业难题。设备可全面适配各类车规芯片晶圆切割制程，兼顾高品质、高良率、低成本量产需求，助力汽车电子产业国产化升级，是车规级芯片封装制程中可靠的国产晶圆切割设备。
