在芯片制造环节中，一粒微尘大小的瑕疵可能导致整个集成电路失效，而博捷芯3666A划片机实现的亚微米级切割精度，正在为国产半导体设备树立新的质量标杆。
晶圆划片机作为半导体封装测试环节的核心设备，其技术水平直接关系到芯片生产的良率和效率。长期以来，该领域被日本Disco、东京精密等国际巨头垄断。
博捷芯（深圳）半导体有限公司推出的BJX3666A双轴半自动划片机，凭借其卓越的切割精度和广泛的材料兼容性，正成为国产晶圆切割设备自主化进程中的关键力量。
01、打破国际垄断，国产精密切割的标杆
晶圆划片机是芯片制造后道封装测试环节的核心设备，技术壁垒极高。博捷芯3666A双轴半自动划片机的成功研发，实现了国产设备在高端精密切割领域的重大突破。
在中美科技竞争背景下，供应链安全至关重要。博捷芯3666A为国内封测厂提供了可靠的国产化选择，降低了对外依赖风险。
这款设备在切割精度（亚微米级）、崩边控制（<1μm）、切割线宽一致性等核心指标上达到或接近国际先进水平，满足先进封装和薄晶圆切割的严苛要求。
博捷芯划片机已成功导入国内多家知名封测大厂的生产线，这是对其设备性能和可靠性的最有力证明。
02、技术优势，高精度与高效率的完美结合

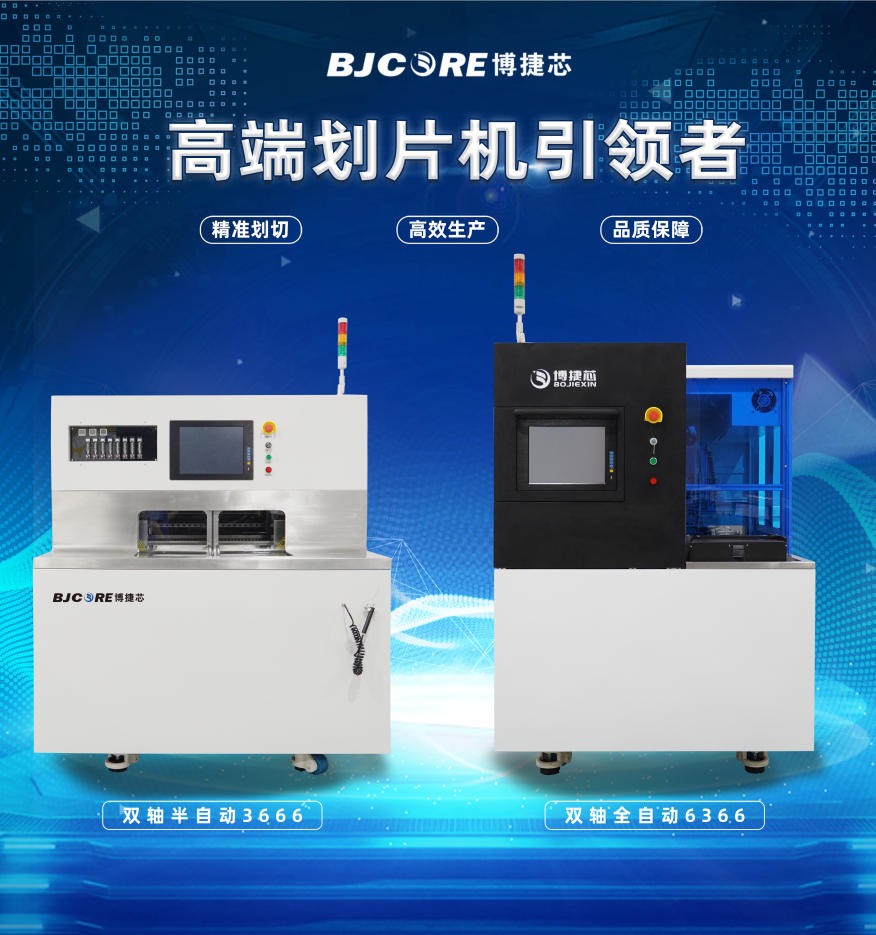

BJX3666A双轴半自动划片机配置了大功率对向式双主轴，两个轴上均配置了NCS和专用显微镜，大幅度减少对准和检查时间，从而降低人工成本、提高生产效率。
该设备采用高精密进口主要配件，T轴采用DD马达，重复精度1um，稳定性极强。其双CCD视觉系统使性能达到业界一流水平，兼容6"-12"材料。
博捷芯3666A实现了晶圆从装片、对准、切割、清洗到卸片的半自动化操作。其工作原理是通过空气静压主轴带动金刚石砂轮划切刀具高速旋转，将晶圆或器件沿切割道方向进行切削或开槽。

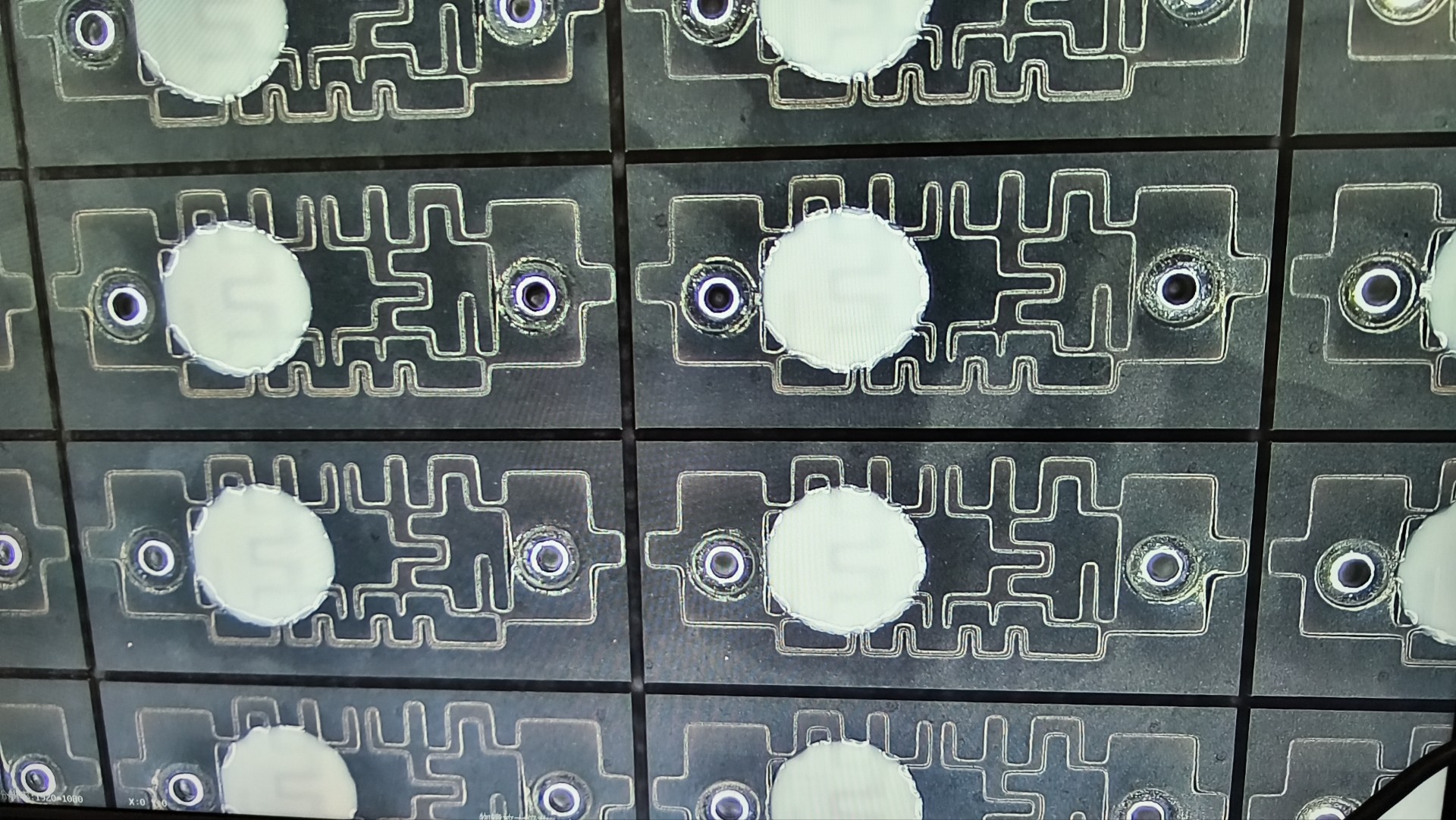

在切割技术方面，该设备实现了微米级无膜切割技术，切割精度达1μm，设备定位精度达0.0001mm。尤其在Mini/Micro LED领域首创MIP全自动切割解决方案，能精准控制切割深度。
03、应用领域广泛，覆盖多个高科技行业
BJX3666A双轴半自动划片机主要用于半导体晶圆、集成电路、QFN、发光二极管、LED芯片、太阳能电池、电子基片等的划切。
在光通信行业，博捷芯的晶圆划片机也已得到应用。随着光通信技术的快速发展，对精密划片设备的需求日益增长，博捷芯在这一领域的布局显示其技术的前瞻性。
该设备适用于包括硅、石英、氧化铝、氧化铁、砷化镓、铌酸锂、蓝宝石和玻璃等多种材料。近年来，它还成功突破了对碳化硅陶瓷、光学玻璃等新材料的稳定加工能力。
在新型显示领域，博捷芯3666A独创MIP工艺边切割技术，实现COB工艺无缝拼接，成为Mini LED背光模组生产的关键设备。
04、创新驱动，核心技术突破的关键

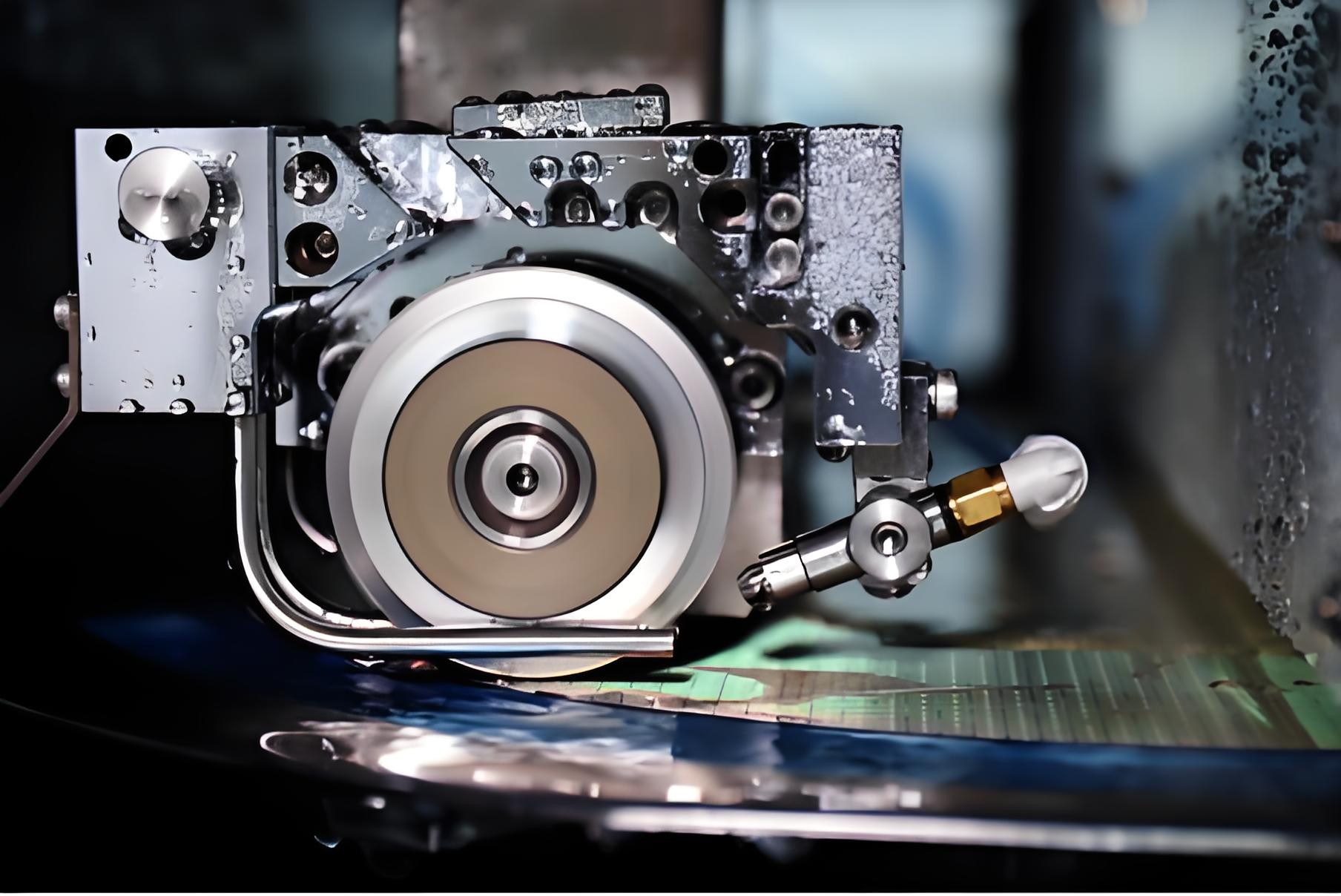

博捷芯3666A划片机的空气静压主轴技术达到国际先进水平，搭配金刚石砂轮刀具实现高速稳定切割，转速超4万转/分钟。
该设备集成了视觉对位系统和AI算法，实现切割路径自动优化，良品率提升至99.5%以上。其智能控制系统能够实时监测切割参数与设备状态，无缝对接MES系统，助力智能制造。
博捷芯在核心部件上实现了自主研发，大大提升了设备的自主可控性。通过BJX3666A等自主设备，博捷芯带动国产划片机全球市场份额提升至15%，2024年出货量同比增长300%。
该公司的非标定制服务已覆盖90%国内LED头部企业，成为半导体封装设备国产化标杆。这种定制化能力使得3666A型号能够适应不同客户的特殊需求，提升市场竞争力。
05、产业影响与未来展望
博捷芯3666A划片机通过客户的实际反馈和量产验证，产品得以不断优化迭代，技术成熟度和稳定性持续提升。这种产用结合的模式加速了国产设备的完善进程。
随着5G、物联网、人工智能等新兴产业的快速发展，半导体产业将迎来更广阔的市场空间。博捷芯3666A划片机为这些前沿技术领域提供了精密切割保障。
博捷芯3666A划片机不仅提升了半导体集成电路芯片切割的技术水平，也为全球半导体制造企业带来了巨大的商业价值。这一创新技术将有助于推动半导体行业的快速发展，满足不断增长的市场需求。
未来，博捷芯将继续致力于技术创新和产品研发，不断推动半导体设备的进步与发展。公司计划进一步扩大产品线，拓展新的应用领域，并加强与全球合作伙伴的合作与交流。

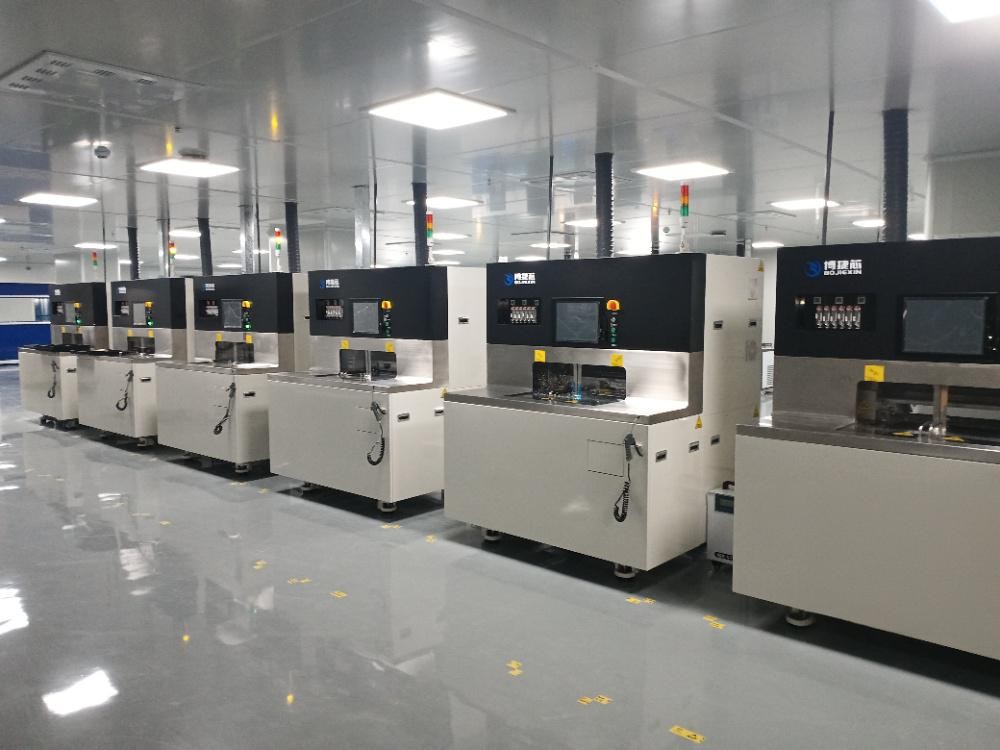

博捷芯3666A双轴半自动划片机的成功不仅体现在技术参数上，更体现在实际市场应用中。它已服务华星光电TCL，京东方，中芯国际、三安光电等头部企业，设备稳定性获广泛认可。
随着国内半导体产业链的不断完善，博捷芯划片机这样的高端设备将扮演越来越重要的角色。未来，我们有理由期待博捷芯在全球划片机市场赢得更重要的地位，成为中国半导体设备走向世界的一张名片。
