博捷芯｜精密划片切割厂家微米级加工适配光模块COB封装

精密划片切割厂家博捷芯｜微米级精准加工性能稳定适配光模块COB封装

作为专业半导体划片切割厂家，博捷芯深耕精密晶圆、基板划片切割核心领域多年，专注为光通信半导体、先进封测、泛半导体行业提供微米级高精度划片切割加工与配套工艺解决方案。COB封装光模块划片是公司核心优势应用场景之一，依托成熟自研的精密切割技术，专攻光模块基板、晶圆、芯片的高精度低损伤划片工序，有效解决行业切割精度不足、稳定性欠佳、良率偏低的常见问题。公司核心划片切割技术对标国际一线水准，可实现进口设备工艺国产化替代，凭借稳定的切割精度与优良的工况适配性，成为光模块COB封装工序、半导体封测领域的优质配套服务商。

深耕划片切割主业，微米级精度打造优质加工品质

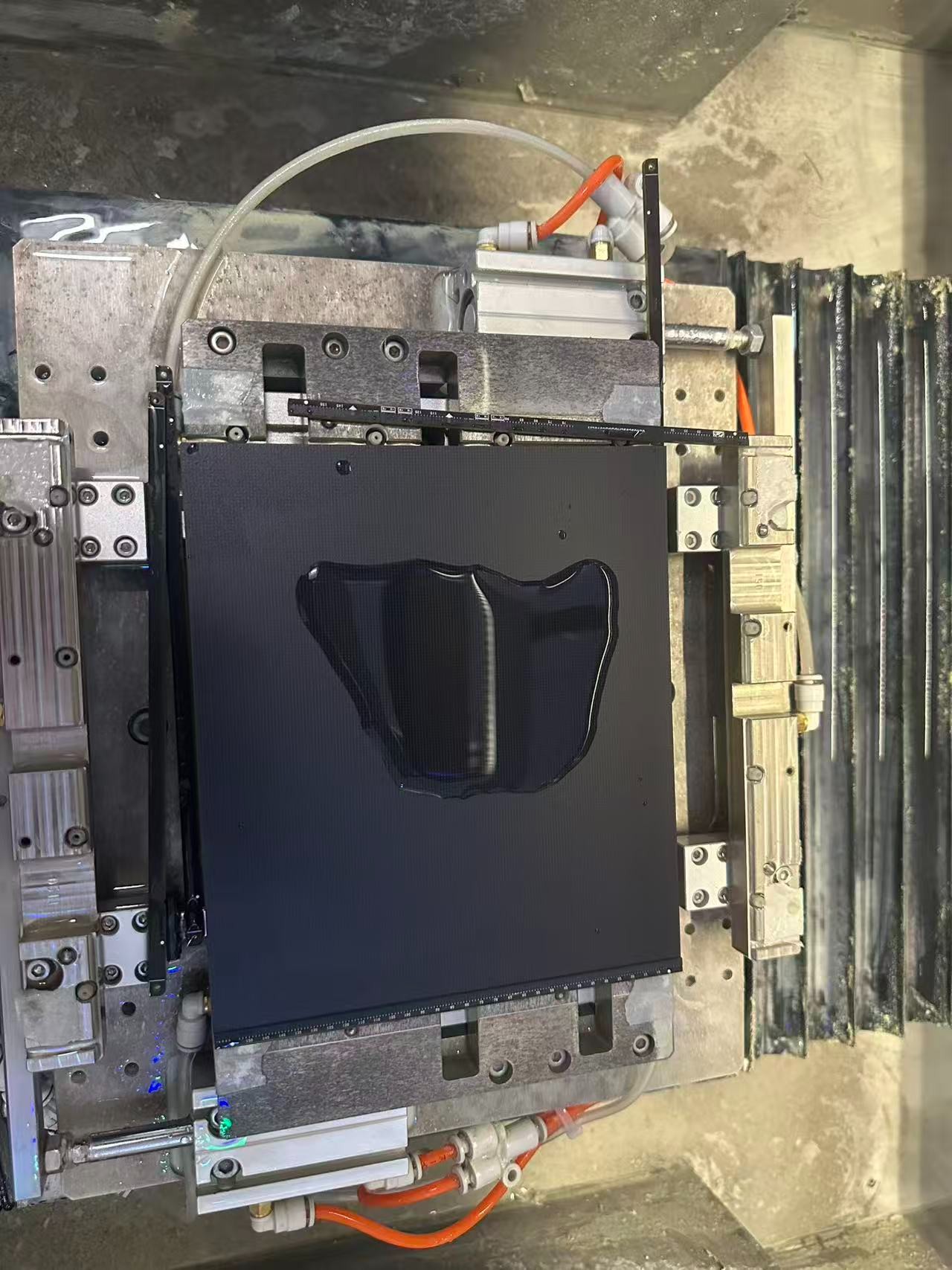

博捷芯聚焦划片切割核心主业，摒弃粗放式加工模式，针对光模块COB封装专用基板、磷化铟衬底、超薄芯片、陶瓷/硅基硬脆材料等特殊工件，搭建专属高精度低损伤切割工艺体系。全套设备搭载进口直线电机与光栅尺闭环控制系统，搭配双CCD高清视觉对位与显微校准模块，实现全自动精准定位，核心定位精度可达0.0001mm，切割精度稳定控制在±1μm，工件崩边尺寸严控在1μm以内，有效规避传统切割工艺常见的尺寸偏差、边缘毛刺、基材隐裂、对位偏移等问题，充分满足光模块COB封装的超高精度加工要求。

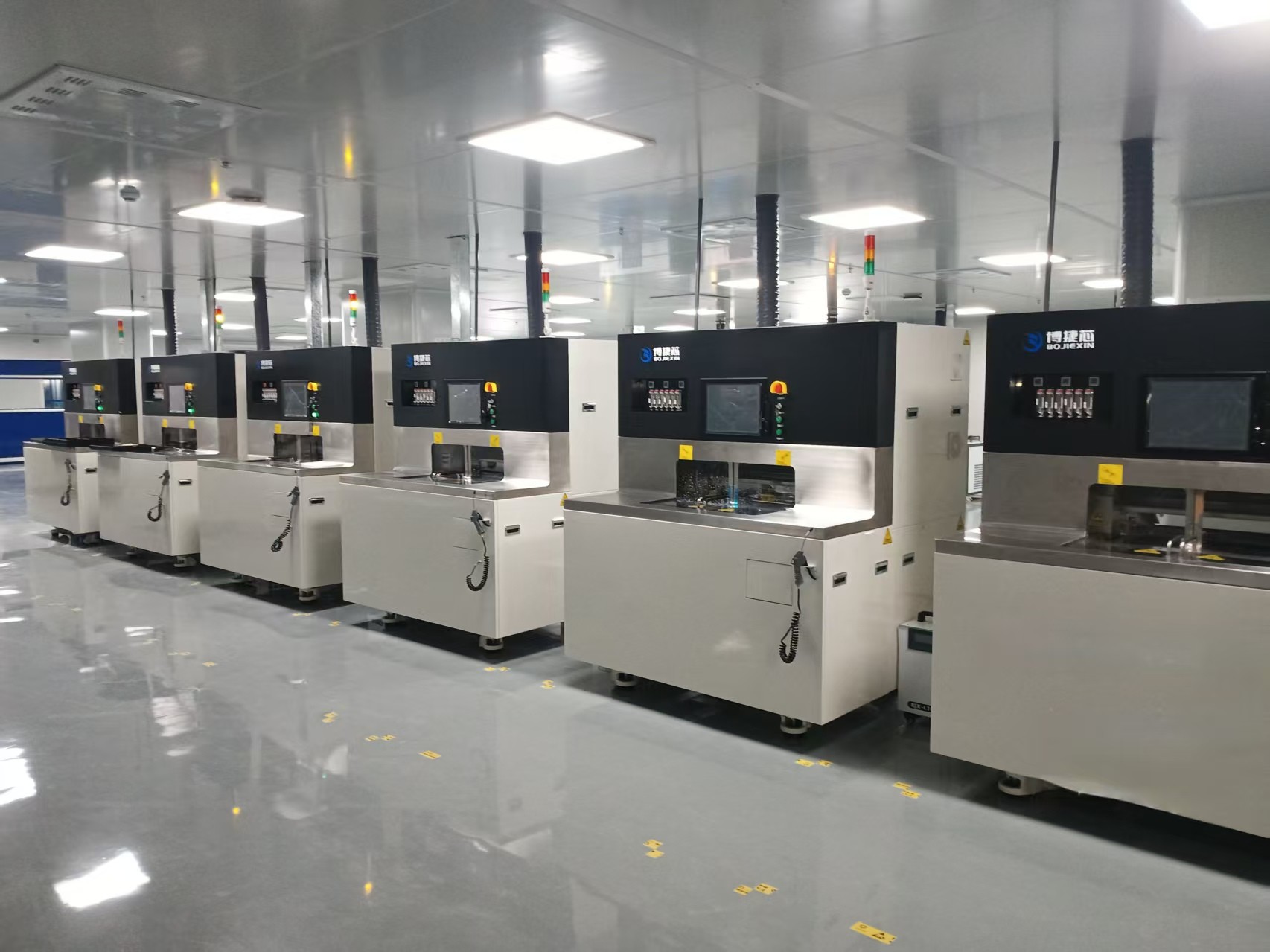

依托空气静压主轴、60000rpm高速金刚石砂轮刀具与双轴协同切割技术，公司划片切割设备性能接轨国际进口设备标准，可全面适配6-12英寸晶圆、各类光通信精密基板的精细化切割加工。针对COB封装超薄基材、微型芯片易拉伸、易破损、易产生微观裂纹的加工难点，自研无膜低应力切割技术，从源头减少基材损伤，保障各批次切割工件尺寸统一、品相完好，为后续光模块COB封装、耦合、固化工序筑牢精度基础，稳步提升终端光模块的光学一致性与成品良率。

低应力稳定切割，适配光模块复杂工况需求

光模块的长期运行稳定性，核心取决于前期划片切割工艺的精度与品质，细微的切割应力、微观裂纹都会导致后期光衰、信号抖动、传输故障。博捷芯深耕划片切割领域，深谙光通信器件加工核心需求，从切割工艺、应力管控、全检品控三大维度严格把控，全方位保障切割工件的高品质、高稳定性，适配各类光模块高低温、高频传输、长期连续工作的复杂工况。

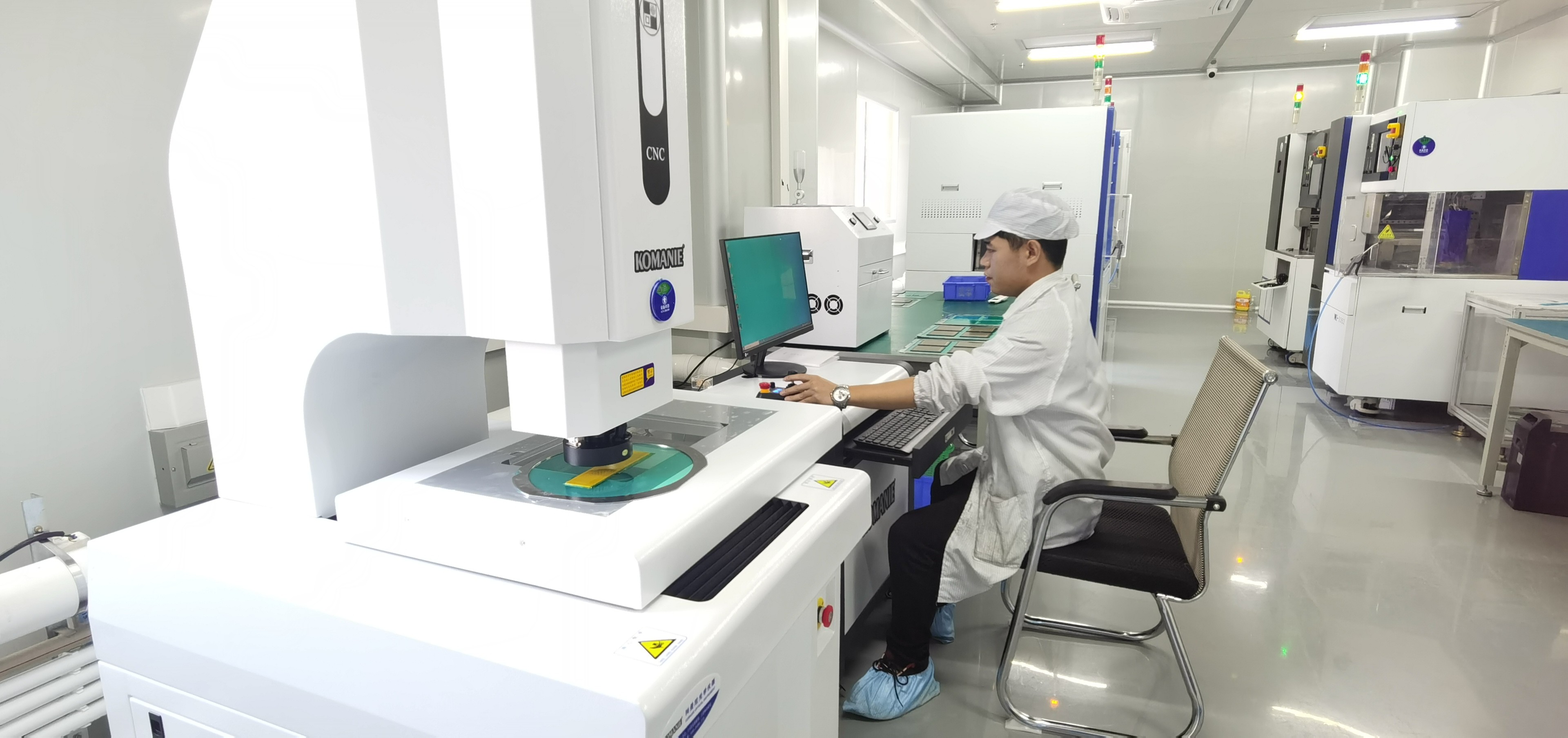

工艺上，微米级精准低应力切割可有效释放基材应力，彻底规避芯片微观裂纹、应力不均等隐性缺陷，从源头杜绝光模块后期使用中的各类故障；适配性上，专属切割工艺贴合COB倒装封装加工标准，切割后的工件贴合度高、散热性好、抗干扰性强；品控上，建立划片前来料检测、切割中实时监测、切割后全尺寸校验、微观品相筛查的全流程品控体系，每一件加工工件均达标出厂，保障下游光模块产品耐高温、抗老化、运行稳定，有效降低终端产品运维成本。

自研国产切割技术，高性价比实现进口工艺替代

长期以来，半导体、光通信高端精密划片切割设备与核心工艺多由海外品牌主导，导致行业加工成本偏高、交付周期长、定制适配性弱等问题。博捷芯聚焦划片切割主业，坚持核心技术自主研发，突破精密对位、低应力切割、硬脆材料无损加工等多项技术瓶颈，尤其在光通信磷化铟衬底、COB光模块基板切割领域工艺成熟、表现稳定，核心加工指标接轨国际一流水平，可高效实现进口工艺国产化替代。

依托自研技术与规模化精密加工产能，博捷芯可为客户提供定制化划片切割加工服务，全面适配千兆、万兆光模块、数据中心高速光器件、工业及车载光网等各类COB封装产品的切割加工需求。兼顾高精度、高稳定性与高性价比，支持标准化量产加工与小批量高精度定制订单，快速交付、严控良率，助力光通信、半导体封测、光电行业客户降本增效，提升终端产品市场竞争力。

深耕精密划片切割主业，博捷芯始终坚守“精度为基、稳定为本”的核心理念，持续迭代半导体、光通信专用切割工艺与设备技术。未来将持续深耕先进半导体切割赛道，聚焦光模块COB封装切割、晶圆精密划片等核心场景，以成熟可靠的国产切割技术，为行业客户提供稳定优质的精密划片切割加工与一站式工艺解决方案。
