5G/数据中心COB封装光模块 精准划片抗衰减解决方案｜博捷芯

随着5G全域普及、算力中心高速迭代，数据中心光模块正向高速率、小型化、高集成度、低损耗方向全面升级。COB板上芯片封装技术凭借轻薄紧凑、高散热、高集成的核心优势，成为高端光模块封装的主流工艺。但COB封装光模块核心晶圆、光学基板切割精度不足、崩边瑕疵、尺寸偏差等问题，极易引发光路损耗、信号衰减、稳定性不足等痛点，直接影响5G基站传输、数据中心高速算力传输的整体效能。博捷芯深耕半导体精密划片领域多年，针对5G/数据中心COB封装光模块量产痛点，打造专属精准划片抗衰减解决方案，以国产高精工艺突破封装损耗瓶颈，助力光模块实现低衰减、高稳定、高良率规模化量产。

一、行业核心痛点：COB封装光模块衰减难题根源

高速光模块的传输性能与封装切割工艺深度绑定，传统划片设备受制于精度短板，难以适配COB封装微型化、高精度要求，衍生多重行业痛点。普通切割设备定位偏差大、崩边明显，会导致光模块芯片贴合错位、光路耦合精度不足，造成光信号传输衰减超标，无法满足100G、400G、800G高速光模块的传输标准；同时，切割应力不均易引发基板微裂纹、芯片隐性损伤，长期运行后出现信号抖动、传输卡顿、器件失效等问题，大幅降低光模块使用寿命与设备稳定性。此外，进口高端划片设备成本高昂、交付周期长，大幅抬高了国内光模块企业的量产成本，制约产业国产化升级节奏。

二、博捷芯核心技术：精准划片筑牢抗衰减核心壁垒

博捷芯补齐国产精密划片工艺短板，依托自主研发的精密划片核心技术，针对5G/数据中心COB封装光模块的晶圆、光学陶瓷基板、玻璃基板等核心材质，优化全流程切割工艺，从源头解决切割瑕疵引发的信号衰减问题，核心工艺性能达到国际先进水准。

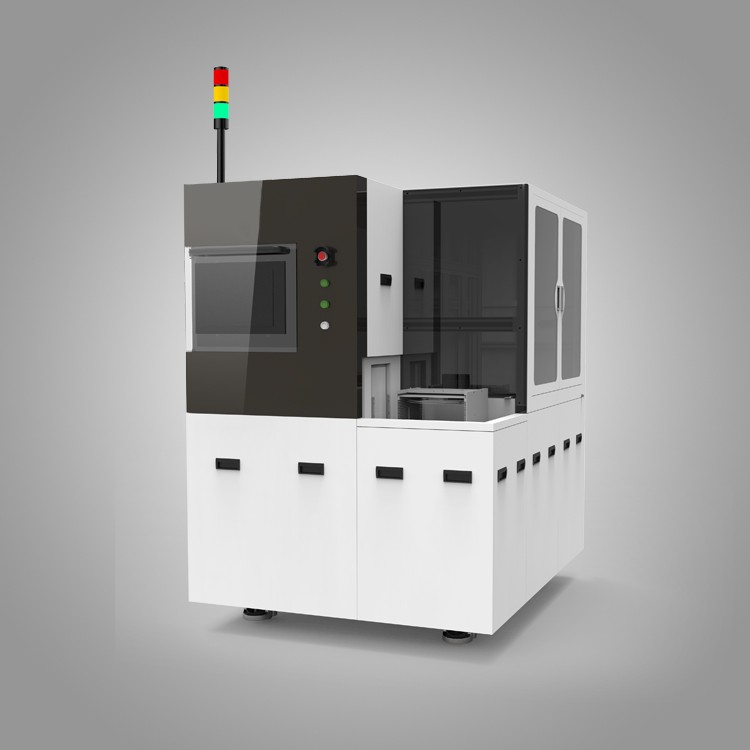

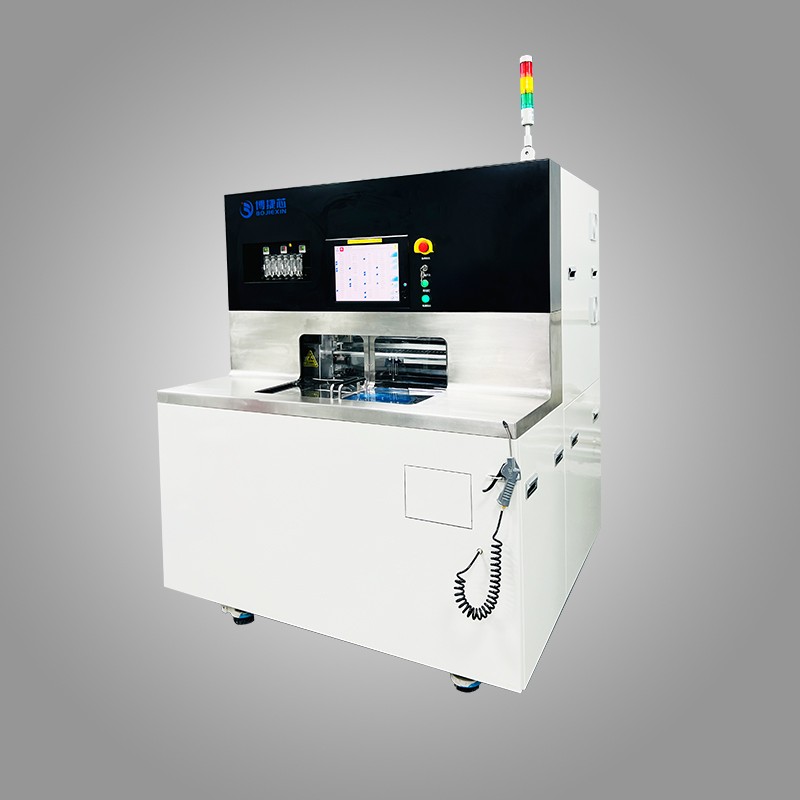

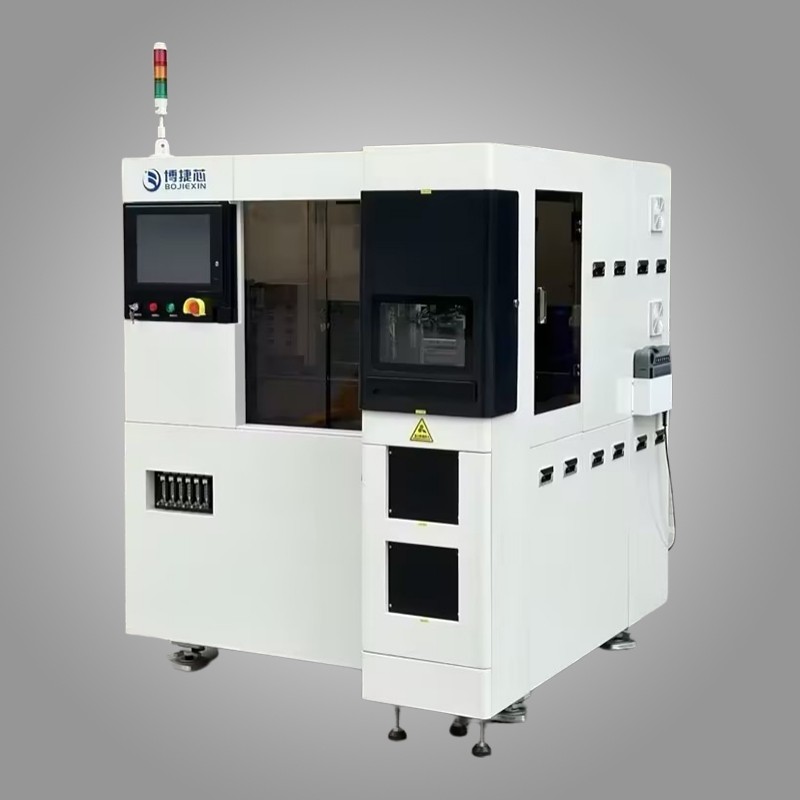

设备搭载空气静压主轴与直线电机+光栅尺闭环控制系统，实现±1μm高精度定位能力，切割偏移量严格控制在5μm以内，可精准匹配COB封装微小型芯片的切割尺寸要求，杜绝芯片尺寸偏差导致的光路耦合损耗。同时依托成熟的近零崩边控制技术，将切割崩边控制在10μm以内，切割断面平整光滑，无毛刺、无微裂纹，最大程度保留光学器件的完整性，避免结构缺陷造成的光信号散射、衰减问题，从工艺端筑牢低损耗传输基础。

依托自研MIP工艺边切割技术，博捷芯可实现COB封装器件无缝拼接，完美适配光模块高密度集成封装需求，有效减少封装间隙带来的信号损耗。搭配双CCD视觉系统与AI实时路径校准算法，可动态修正切割轨迹，适配批量量产中的物料细微偏差，保障每一颗光模块芯片切割精度高度统一，实现批量产品衰减参数稳定可控。同时设备支持多材质无应力切割，通过智能调节刀片转速、进给速率与恒温冷却系统，杜绝硬脆光学材质切割形变、应力残留问题，保障光模块长期高速运行无异常衰减。

三、产品核心优势：适配5G+数据中心高端场景

• 低衰降噪，传输稳定：高精度无瑕疵切割保障光路精准耦合，大幅降低光信号传输损耗，有效提升5G基站远距离传输稳定性、数据中心高速算力传输效率，完美适配高速率、低延时的网络传输需求。

• 高良率量产，降本增效：成熟的精密划片工艺将COB封装光模块生产良率大幅提升，相较传统设备，封装生产周期缩短40%，切割成本较进口设备降低40%，兼顾高品质与低成本量产需求。

• 全规格适配，兼容性强：可全面适配6-12英寸晶圆、光学玻璃、陶瓷基板等光模块核心材料，兼容5G基站光模块、数据中心高速光模块全系列产品加工，适配多品类量产场景。

• 国产化替代，服务可控：完全自主研发核心技术，填补国产高端划片设备空白，无技术壁垒与交付桎梏，可为国内光模块企业提供快速定制化工艺调试、售后运维服务，助力产业链自主可控。

四、场景应用：深耕5G与数据中心核心领域

博捷芯COB封装精准划片解决方案，广泛应用于5G宏基站、5G微基站光传输模块，以及数据中心100G/400G/800G高速光模块、算力服务器光互联模块等核心场景。凭借稳定的抗衰减性能与量产可靠性，已为多家行业头部光电企业提供配套工艺支持，有效解决高速光模块批量生产中的衰减超标、性能不稳定等难题，助力终端设备实现高速、低耗、长效稳定运行，全面赋能5G通信升级与数据中心算力基础设施建设。

五、总结

在光模块高速化、集成化、国产化的发展趋势下，封装划片工艺是决定产品传输性能的核心关键。博捷芯以高精度、低损耗、高稳定的划片核心技术，针对性解决5G/数据中心COB封装光模块的衰减痛点，以国产成熟工艺打破技术垄断，为高端光模块量产提供高性价比、高可靠性的全套解决方案，持续助力通信光电子产业高质量升级。
