博捷芯COB封装光模块划片精准可靠高速光通信专用

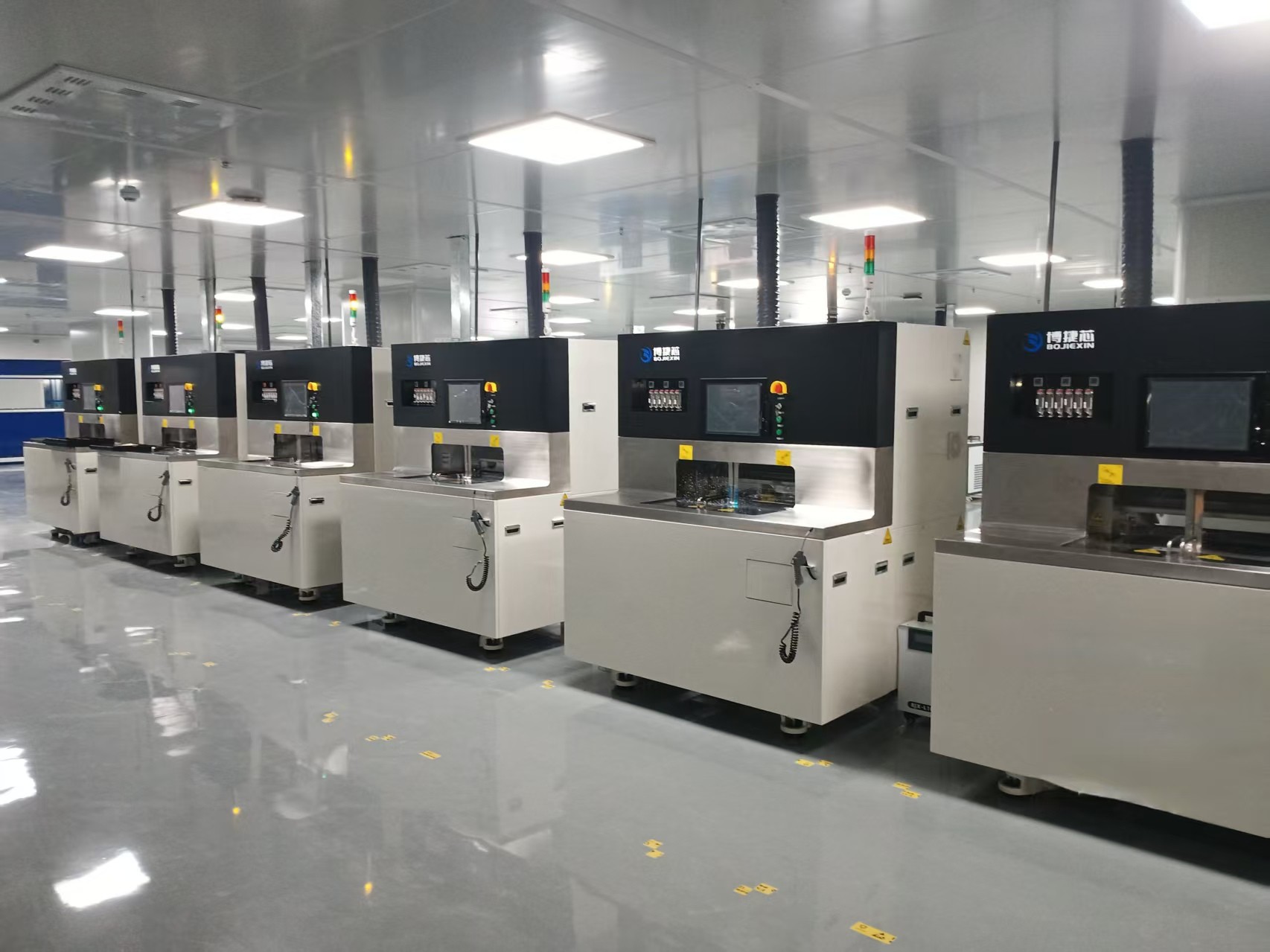

划片工艺是COB封装光模块生产制造的核心关键工序，直接决定光芯片切割成型品质、光学耦合精度与整机运行稳定性。博捷芯深耕半导体精密切割领域，以国产高端精密划片设备与成熟工艺方案赋能COB光模块生产，依托先进精密划片技术与成熟工艺体系，COB封装光模块实现微米级精准切割、零损伤成型、高一致性量产，从源头筑牢光模块高速传输、长期耐用的核心品质，适配5G通信、数据中心、高速光电传输等高端场景需求。

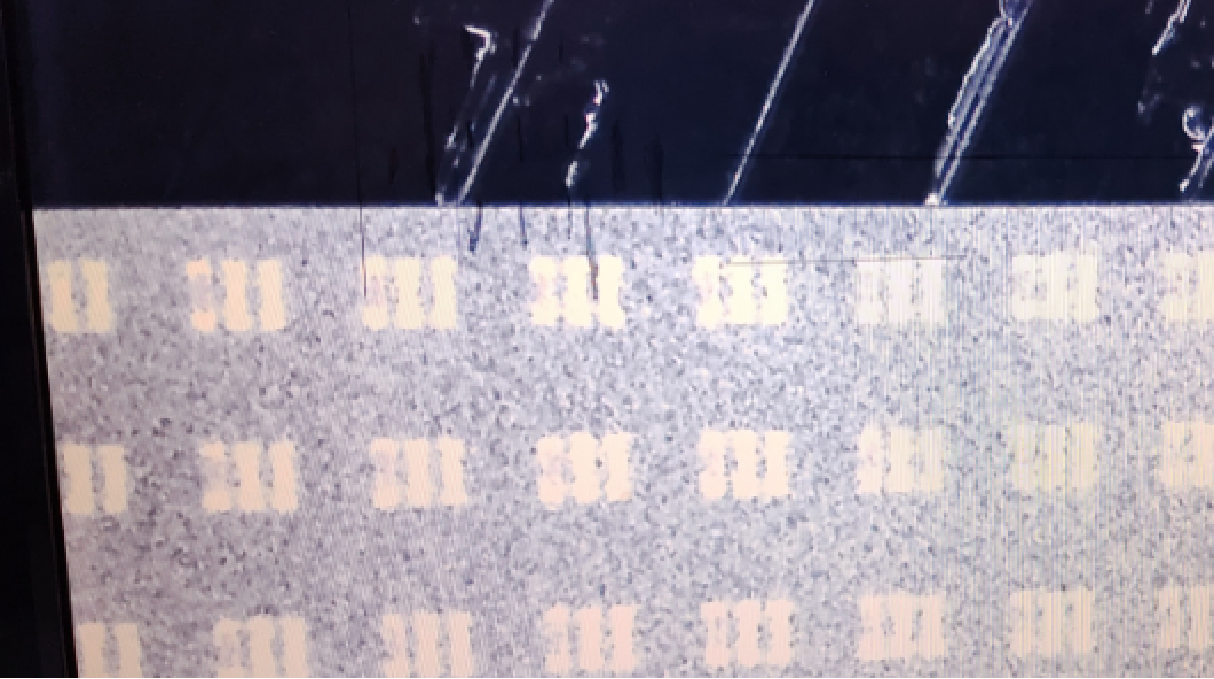

在切割精度层面，COB封装光模块采用高精度晶圆划片工艺，搭载精密数控控制系统，可达成1μm极致切割精度与0.0001mm超高定位精度，能够在数十微米级的窄切割道内完成精准分割，完美适配超薄晶圆、小尺寸光芯片的精细切割需求。整套工艺可严格把控切割线宽均匀度，杜绝偏移、偏差等问题，让每一颗切割成型的芯片尺寸、规格高度统一，为后续COB封装的芯片贴合、光路对准、信号传输奠定精准基础，彻底规避因划片偏差导致的光学耦合失效、信号损耗超标等质量问题。

在工艺可靠性方面，专属COB划片工艺优化了切割轨迹与应力控制方式，采用无损伤切割技术，有效规避传统切割易出现的芯片崩边、裂纹、表层损伤、应力残留等缺陷。工艺可将芯片崩边尺寸控制在5μm以内，最大程度保留光芯片的完整晶体结构与光学性能，避免切割损伤引发的芯片衰减、老化加速、运行故障等隐患。同时，适配12英寸及以下全尺寸晶圆切割加工，兼容多规格、多带宽COB光模块芯片生产，无论是单通道高频芯片还是多通道集成芯片，均可实现稳定、标准化切割成型，良品率稳居行业高位。

相较于传统封装光模块的划片工艺，COB封装配套的精准划片工艺深度贴合裸芯片直贴基板的封装特性。无需额外封装外壳过渡，通过精准划片成型的裸芯片，可直接贴合固定于基板，大幅缩短信号传输路径，提升光电转换效率与信号传输稳定性。同时，精准可控的划片工艺有效降低产品个体差异，让批量生产的COB光模块在光学性能、传输速率、散热表现上保持高度一致性，大幅提升产品批次稳定性与使用寿命。
