博捷芯划片机：半导体芯片是如何封装的？

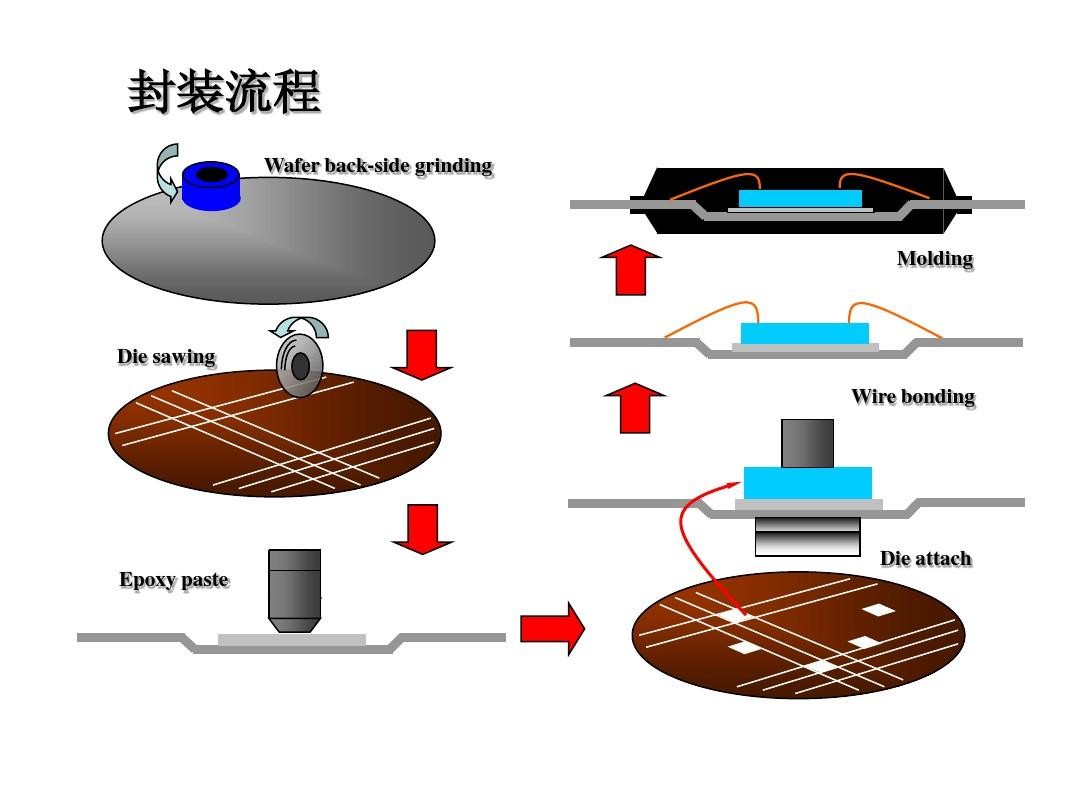

半导体芯片的封装是指将芯片内部的电路通过引脚、导线、焊盘等连接起来，并保护芯片免受外部环境的影响，同时满足外部电路的连接需求。以下是半导体芯片封装的常见步骤：

1. 减薄：将晶圆研磨减薄，以便于后续的划片操作。

2. 划片：将晶圆分离成单个的芯片，通常使用切片机或激光切割设备进行操作。

3. 贴膜：在芯片的背面贴上导电带，以便于后续的引脚连接。同时，在芯片正面贴上保护膜，防止芯片在操作过程中受到损伤。

4. 打开：将贴有保护膜的芯片放入塑模框中，使用特殊工具打开保护膜。

5. 焊线：使用热压和超声技术将芯片上的电极和引脚与封装壳上的引脚进行焊接，形成电路连接。

6. 封盖：将封装壳盖上，保护芯片免受外部环境的影响。

7. 切筋：将封装好的芯片从塑模框中取出来，并进行检验。如果发现有任何问题，需要进行退修处理。

8. 电镀：在引脚上进行电镀，增加导电性和耐腐蚀性。

9. 终检：最后进行外观、尺寸、性能等方面的检验，如果符合要求则进行包装和出货。

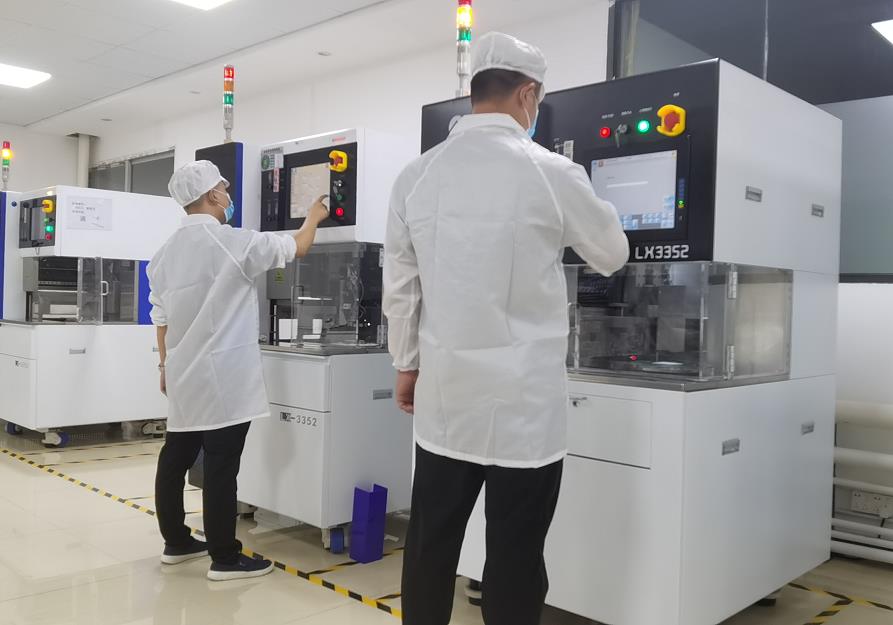

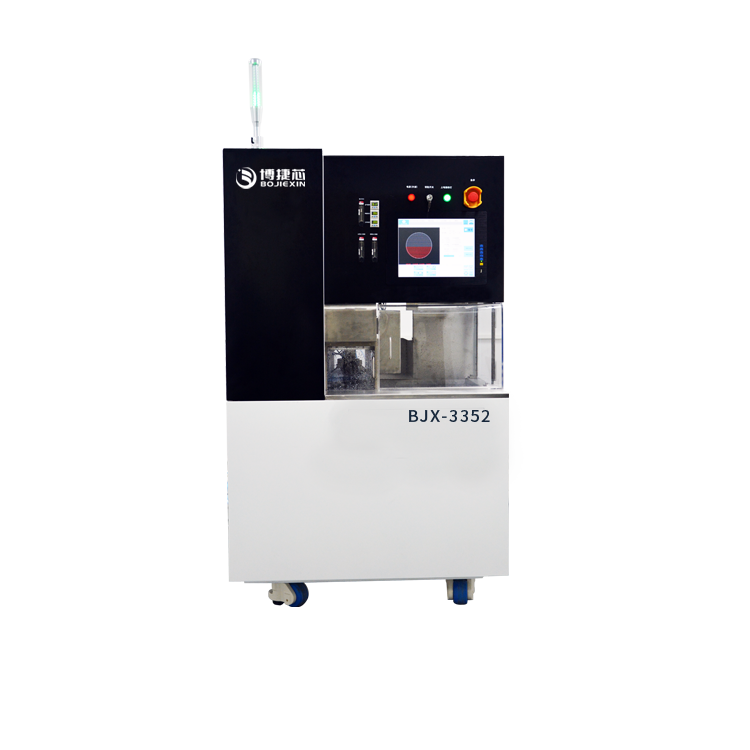

博捷芯划片机是一种用于半导体芯片封装的设备，它可以高精度地切割被加工物，实现芯片的封装。具体的操作步骤和工艺流程会根据不同的封装方式和封装材料而有所不同。在封装过程中，博捷芯划片机的作用是将芯片进行精确的切割和封装，确保芯片的质量和稳定性。
