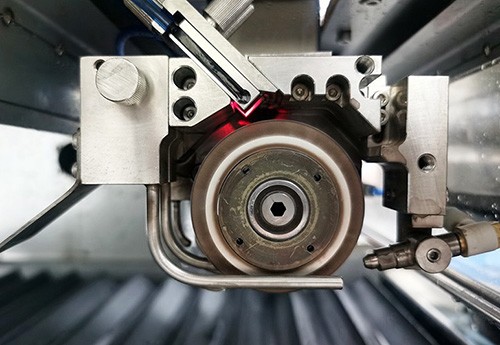

博捷芯精密切割之半导体碳化硅应用领域

1、半导体照明领域

以碳化硅为基板的LED在此期间具有更高的亮度、更低的能耗、更长的寿命、更小的单位芯片面积，在大功率LED中具有很大的优势。

2. 各种电机系统

在5kV以上的高压应用中，半导体碳化硅功率器件用于开关损耗和浪涌电压，可降低开关损耗高达92%。半导体碳化硅功率器件功耗显着降低，设备发热量大大降低，进一步简化了设备的冷却机构，减小了设备的体积，大大降低了金属材料的消耗。散热。

3、新能源汽车、不间断电源等电力电子领域

新能源汽车行业需要逆变器（即电机驱动）半导体功率模块来处理高强度电流。工业逆变器的可靠性；在大电流功率模块中，半导体碳化硅模块散热更好、效率高、速度快、耐高温、可靠性高，完全满足新能源汽车的要求。

半导体碳化硅功率模块的小型化可以大大降低新能源汽车的功率损耗，使其在200℃的高温下仍能正常工作。更轻、更小的设备减轻了重量，减少了汽车本身重量带来的能源消耗。

半导体碳化硅材料除了在新能源汽车节能方面发挥重要作用外，在高铁、太阳能光伏、风能、输变电等电力电子领域也发挥了卓越的节能环保作用。 ，UPS不间断电源等。

4. 使电子设备更小

将笔记本电脑适配器的尺寸缩小 80%，将变电站的尺寸缩小到手提箱的大小。这也是碳化硅半导体的一个有前途的方面。

随着国家对第三代半导体材料的重视，近年来我国半导体材料市场发展迅速。其中，碳化硅基材料备受关注。尽管如此，工业问题仍然需要解决。例如，我国材料的制造工艺和质量还没有达到世界前列，材料制造设备严重依赖进口，碳化硅器件产业链尚未形成。这些问题需要逐步解决才能得到解决。让国产半导体材料走在世界前列。
