半导体划片机是什么？晶圆划片机原理、应用与选型指南

一、什么是半导体划片机

半导体划片机（Wafer Dicing Saw / Wafer Dicing Equipment），又称晶圆切割机，是半导体后道封装测试环节的关键设备。它的作用是把一整片制作完成的晶圆，按照芯片之间的切割道（Street）精确分割成一颗颗独立的芯片（Die），为后续的贴片、引线键合和封装做准备。

在晶圆制造流程中，划片处于前段工艺（光刻、刻蚀、薄膜等）完成之后、封装之前。一片 12 英寸晶圆上通常密集排布着成百上千颗芯片，划片机需要在宽度仅几十微米的切割道上走刀，同时把崩边量控制在极小范围内，否则会直接影响最终芯片的良率。

二、工作原理：两种主流切割方式

目前主流的划片技术分为机械刀片切割和激光切割两大类，二者在原理、适用材料和成本上有明显区别。

对比维度	机械刀片切割（Dicing Saw）	激光切割（Laser Dicing）

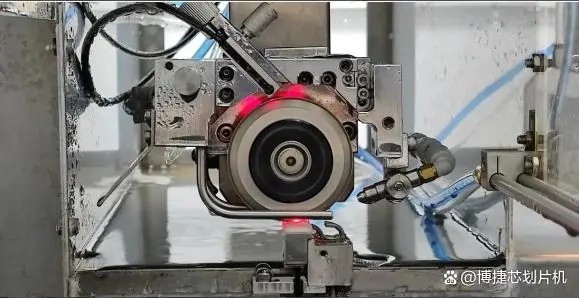

原理	高速旋转的金刚石超薄刀片沿切割道铣削，去离子水持续冷却并冲走切屑	聚焦激光束在晶圆内部或表面改性、烧蚀，无物理接触
适用材料	标准硅片（厚度 >100 μm）、化合物半导体、玻璃等	超薄晶圆、脆性材料（GaAs、蓝宝石、SiC）、低k介质层
切割道宽度	约 50~100 μm	可窄至 10~20 μm，节省晶圆面积
崩边与损伤	存在机械应力，背面可能出现微裂纹	非接触加工，崩边小，热影响区需控制
设备成本	较低，刀片属消耗品	较高，维护复杂

实际生产中，两种方式常组合使用：例如先以激光在晶圆内部形成改性层（Stealth Dicing），再用刀片轻推分离；或者先激光划片、再刀片精修，兼顾效率与良率。

三、主要应用领域

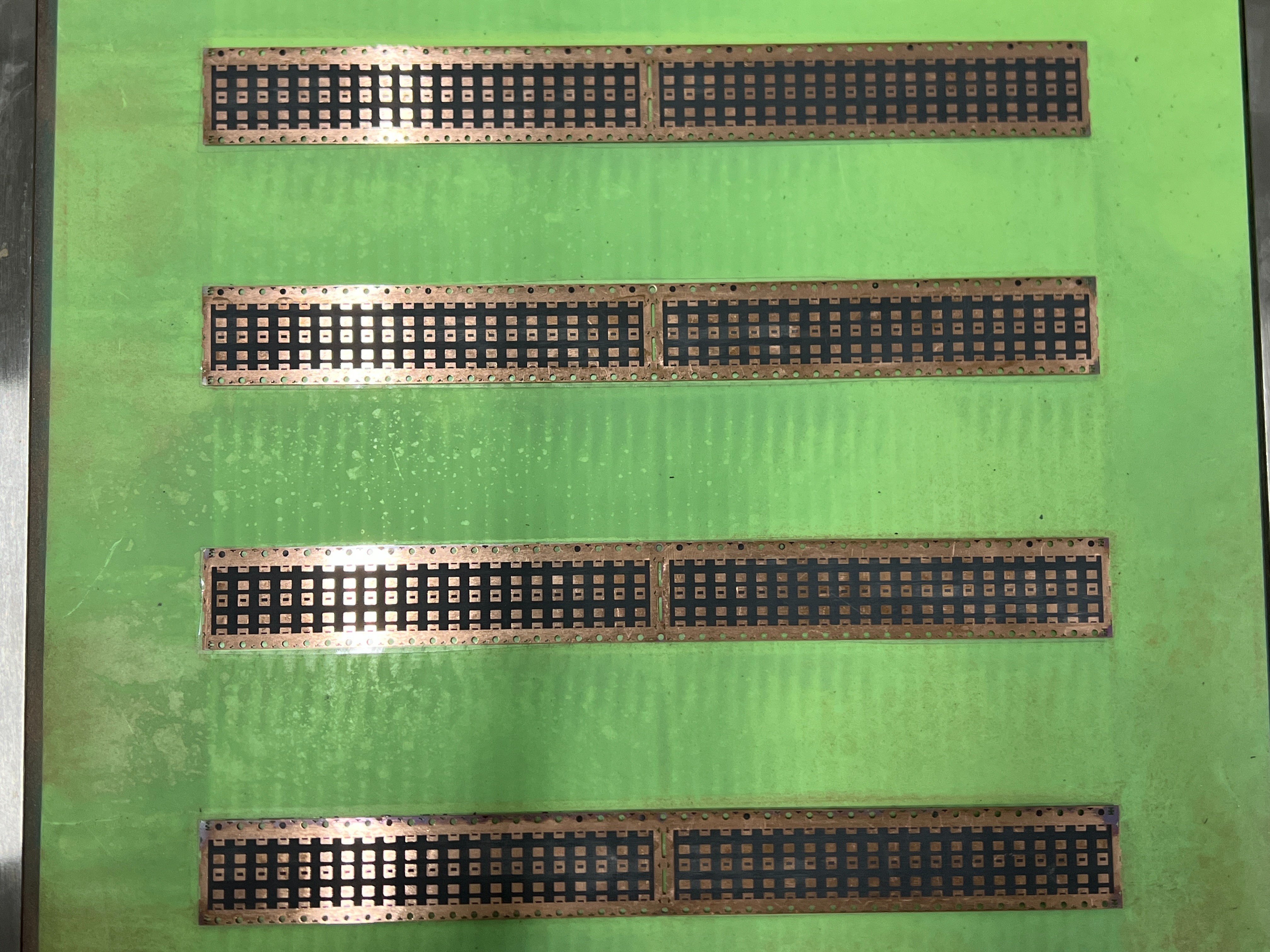

• 集成电路（IC）封装：消费电子、汽车电子、工业控制用逻辑芯片、存储芯片、功率器件的晶圆分割，是最主流的应用场景。

• 先进封装：晶圆级封装（WLP）、Fan-out、2.5D/3D 封装中对超薄晶圆和多层复合结构的切割，对精度和损伤控制要求更高。

• 化合物半导体：LED、射频器件、光电传感器使用的 GaAs、InP、SiC、蓝宝石等脆性材料，激光切割优势明显。

• MEMS 与传感器：微机电结构在切割时易受机械应力破坏，常采用激光或低温划片工艺。

• 光伏与光电子：太阳能电池片、光学镜片、红外探测器等的分片切割。

四、选型要点

选择划片机时，建议围绕以下几个核心维度评估：

选型维度	关注要点
切割精度与崩边控制	定位精度一般要求 ±1 μm 级别；高端场景需重点评估正面/背面崩边量，直接决定良率。
晶圆规格兼容	确认设备支持的晶圆尺寸（6/8/12 英寸）、厚度范围、材料种类，是否兼容切割胶带等辅材。
自动化程度	量产线选全自动上下料（FOUP 接口）；研发或小批量线可选半自动机型，投入更灵活。
切割方式匹配	标准硅片优先刀片切割，成本低；超薄、脆性或低k材料优先激光或混合方案。
稳定性与售后	平均无故障时间（MTBF）、刀片/激光器耗材成本、厂商本地技术支持与备件交付周期，直接影响长期使用成本。
扩展能力	是否支持双轴同时切割、自动对准、厚度映射（Map Mapping）等功能，以及未来工艺升级的空间。
