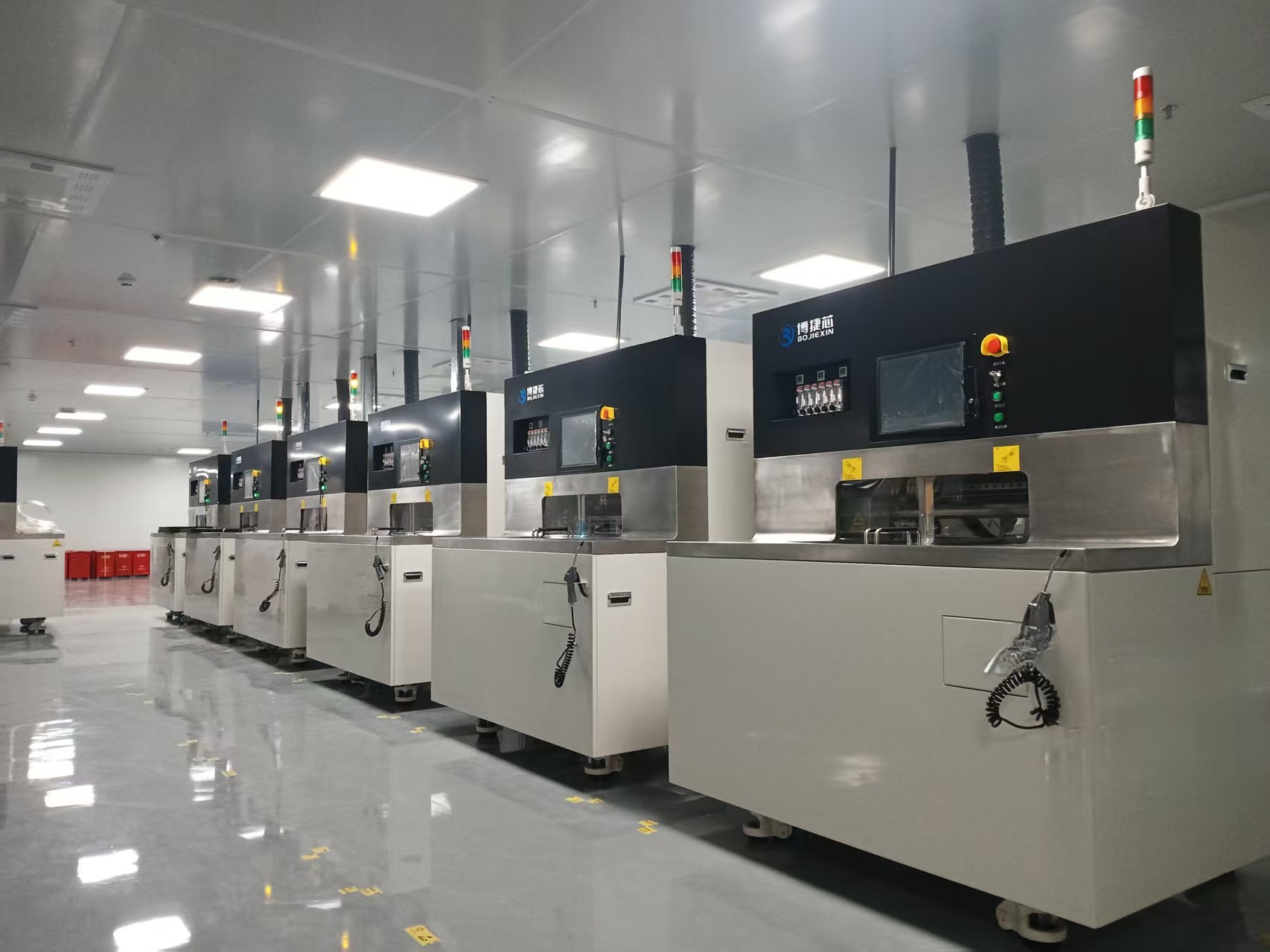

半导体划片机主要切割材料及应用领域

半导体划片机主要切割材料及应用领域

一、主要切割材料

半导体划片机核心用于精密切割半导体及电子行业常用的硬脆材料，适配砂轮划切、激光划切等多种工艺，覆盖硅基、化合物半导体、陶瓷及其他辅助材料，具体分类如下：

（一）半导体核心材料

• 硅基材料：最核心的切割材料，包括单晶硅、多晶硅晶圆（6英寸、8英寸、12英寸等主流规格），广泛用于各类IC芯片、太阳能电池片的加工，是半导体产业用量最大的划切材料，也是划片机最主要的切割对象之一。

• 化合物半导体材料：适配高端半导体器件制造，主要包括砷化镓、氮化镓、碳化硅、铌酸锂等，这类材料硬度高、脆性大，对划片机的切割精度和稳定性要求极高，常用于射频芯片、光电器件、功率器件的加工。

（二）电子元器件配套材料

• 陶瓷及氧化物材料：包括氧化铝、氧化铁、压电陶瓷等，主要用于电子基片、热敏电阻、电容模块等元器件的划切，依托划片机的微米级精度保障元器件的结构完整性。

• 光学及玻璃材料：涵盖石英、蓝宝石、普通玻璃等，用于LED外延片、Mini/Micro LED基板、光通讯器件的切割，其中蓝宝石常用于高端LED芯片基板划切，石英则适配高精度光学器件加工。

（三）其他辅助切割材料

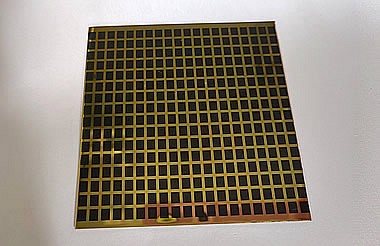

包括PCB板、电子基片等，主要用于QFN、DFN等封装器件的板边切割，适配COB工艺等主流封装流程，满足电子元器件微型化、高密度化的划切需求。

二、核心应用领域

半导体划片机作为半导体后道封装测试环节的核心设备，衔接前道晶圆制造与后道封装工序，广泛应用于半导体、LED、新能源、光通讯等多个高端制造领域，具体如下：

（一）半导体制造领域（核心领域）

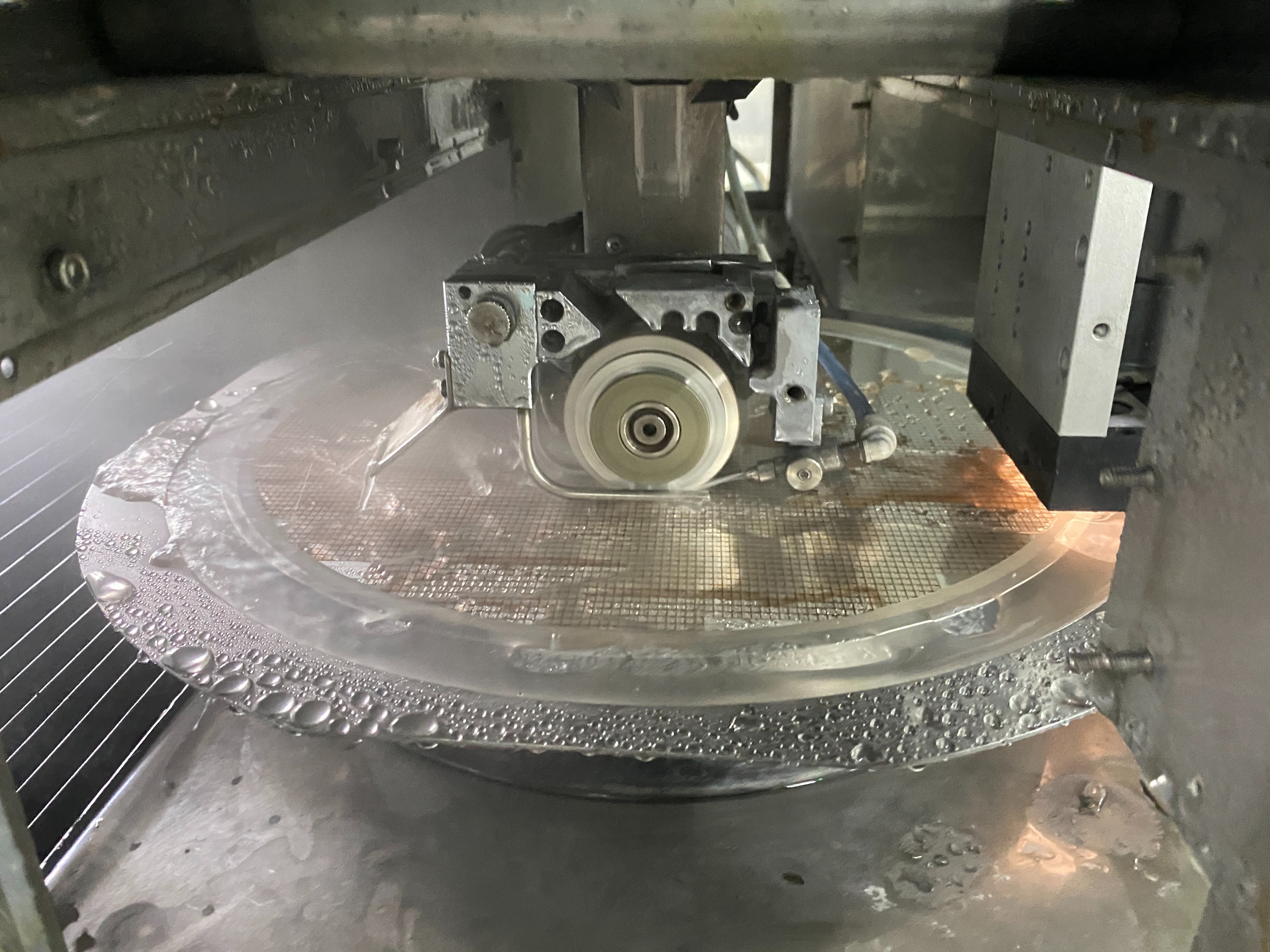

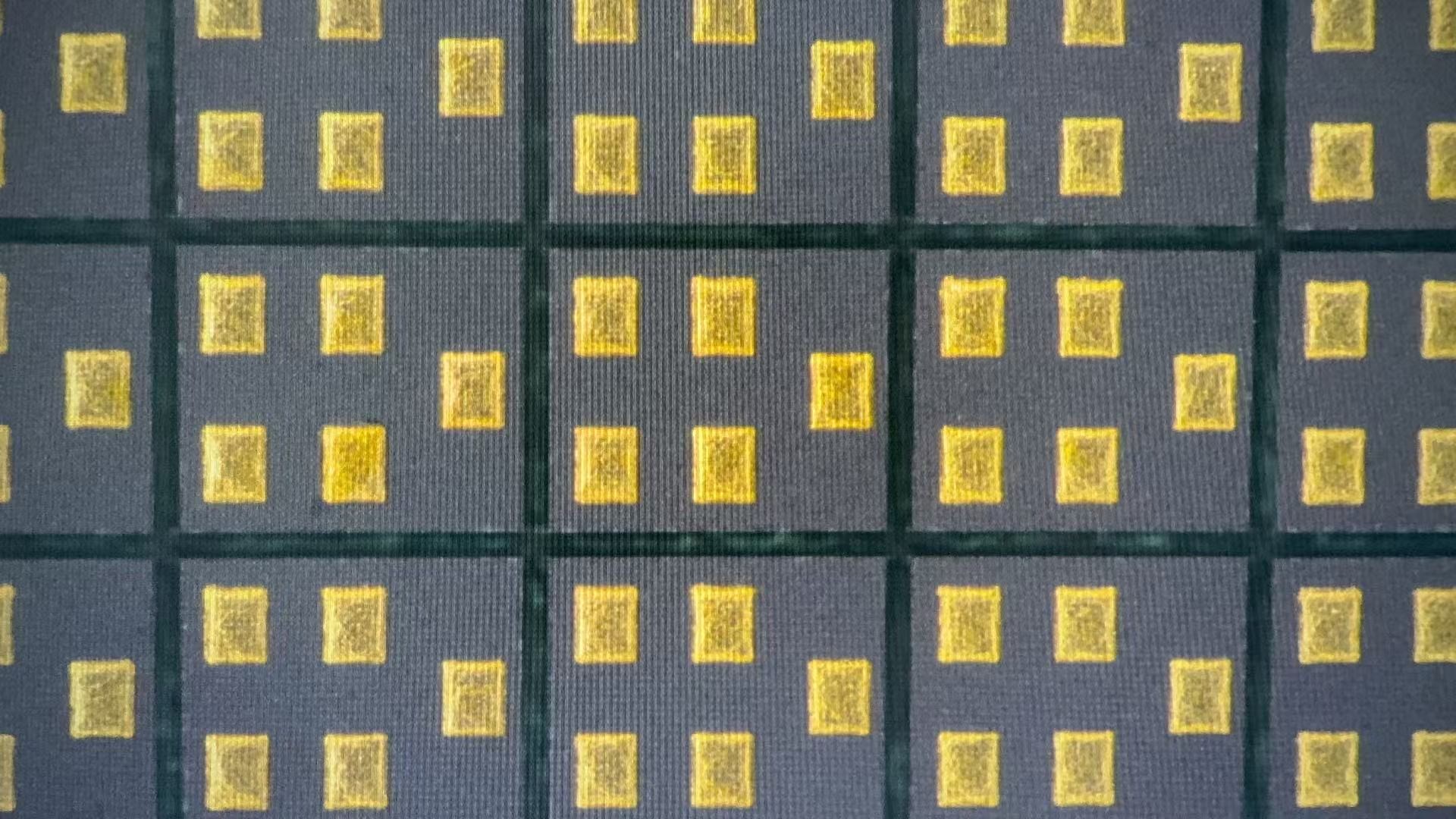

这是划片机最主要的应用场景，核心用于晶圆切割环节，将完成前道光刻、刻蚀等工艺的整片晶圆，沿预设切割道精准分割为独立的芯片裸片（Die），为后续封装、测试工序奠定基础。具体适配：

• IC芯片制造：涵盖逻辑芯片、存储芯片、功率芯片等，适配Flip Chip、CSP、WLCSP等先进封装工艺，服务于高性能计算、5G、AI等前沿芯片研发生产。

• 封装器件加工：用于QFN、DFN等封装器件的精密切切，实现器件的小型化、集成化，满足消费电子、汽车电子等领域的器件需求。

（二）LED及新型显示领域

适配LED产业链的芯片制造环节，用于LED外延片、LED芯片的划切分离，尤其针对Mini LED、Micro LED等新型显示技术，可实现微米级切割深度控制，满足COB无缝拼接等工艺需求，助力京东方等头部企业的新型显示产品扩产。

（三）新能源领域

• 太阳能光伏：用于单晶硅、多晶硅、非晶硅带太阳能电池片的划切，通过高精度切割提升电池片的发电效率和产品良率，适配光伏产业规模化生产需求。

• 新能源汽车：间接服务于汽车电子器件制造，划片机切割的功率芯片、控制芯片等，广泛应用于新能源汽车的动力系统、自动驾驶传感器等核心部件。

（四）光通讯及其他领域

• 光通讯领域：用于光通讯器件的精密切切，包括铌酸锂、石英等材料制成的光模块部件，保障光通讯设备的传输精度。

• 科研与军工领域：用于新材料研发、微型器件切割，适配实验室及军工器件的高精度加工需求。

• 医疗领域：可用于生物芯片、医疗器械零部件的精密切切，拓展划片机的高端应用场景。

注：以上内容基于行业主流划片机（如博捷芯系列划片机）的应用场景及技术参数整理，不同型号划片机的材料适配性及应用场景略有差异。
