12英寸双轴半自动划片机
12英寸双轴半自动划片机
12英寸双轴半自动划片机
  • 12英寸双轴半自动划片机
  • 12英寸双轴半自动划片机
  • 12英寸双轴半自动划片机

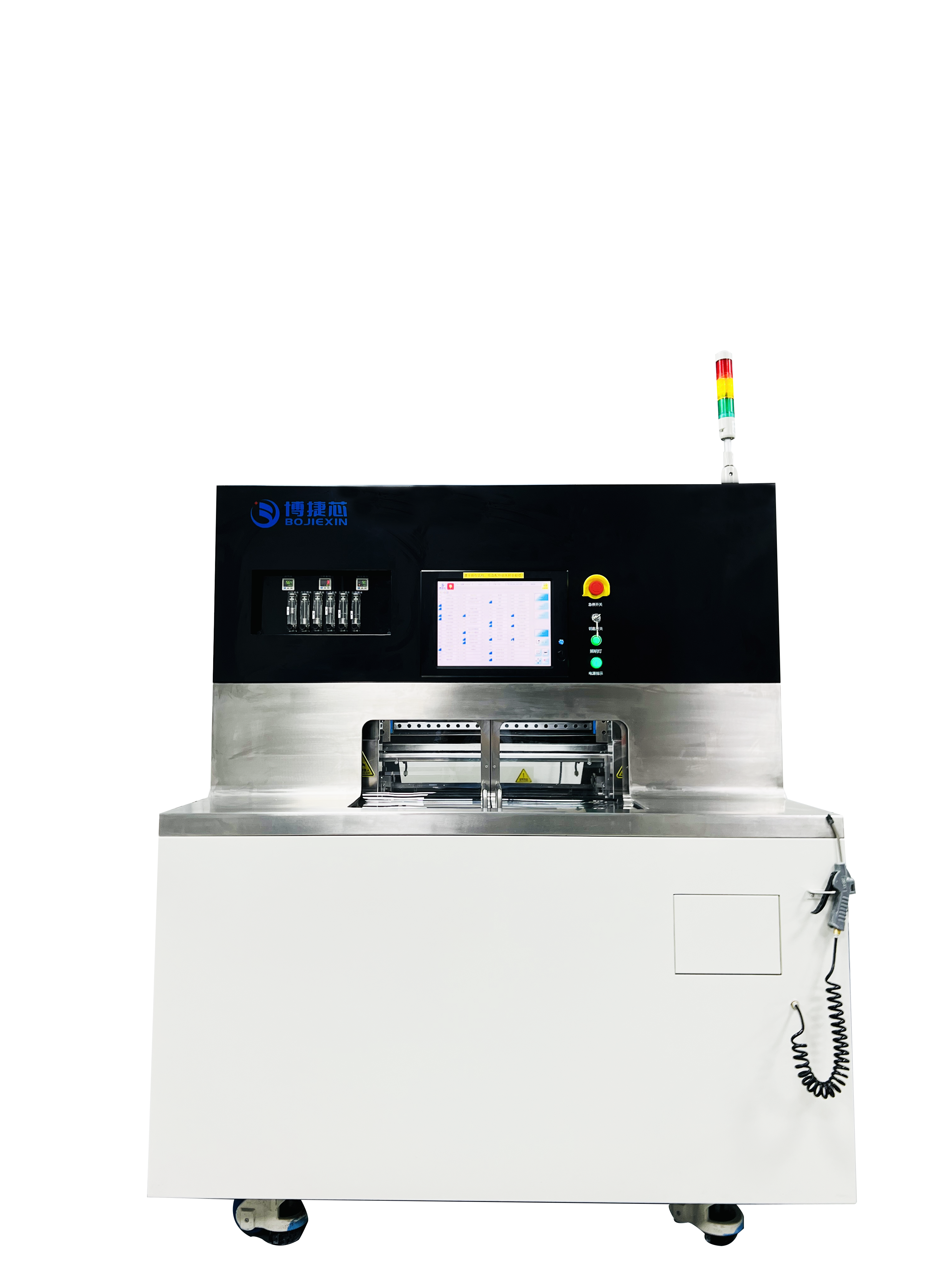

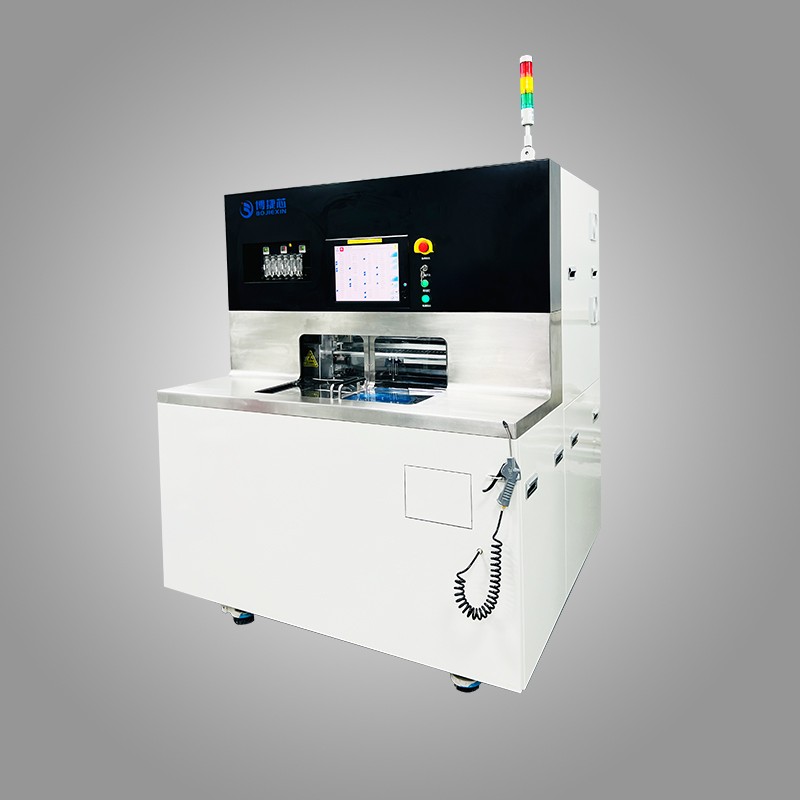

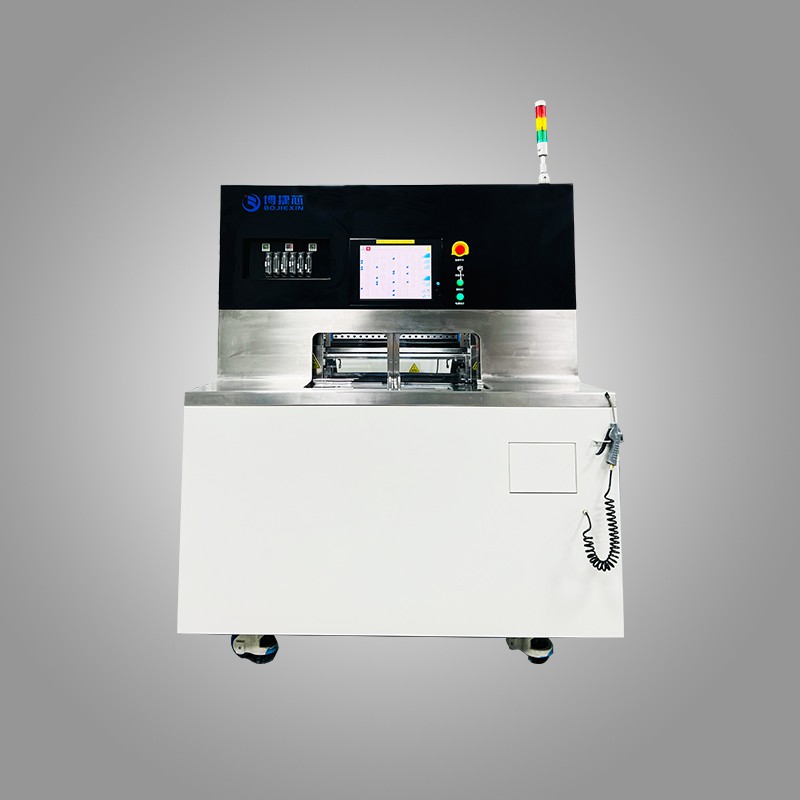

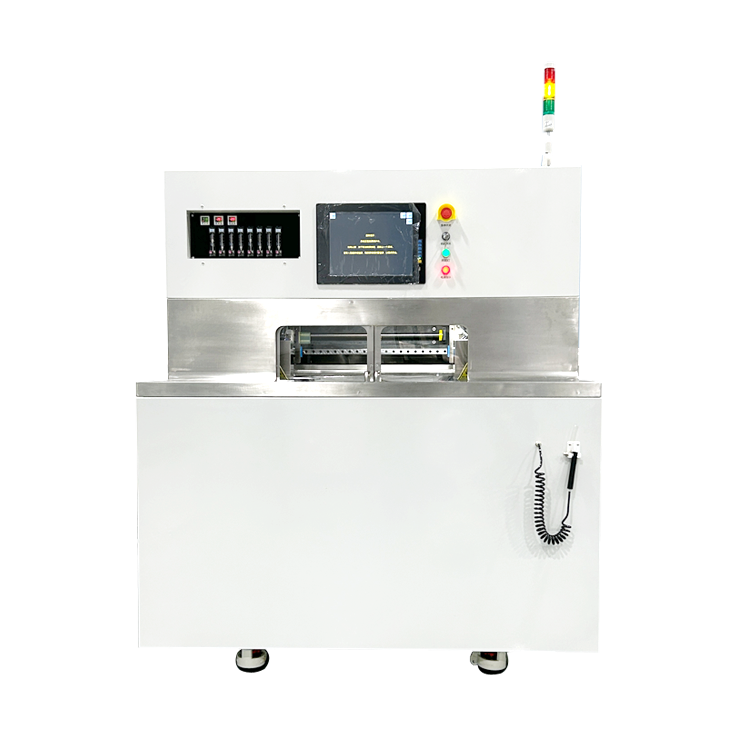

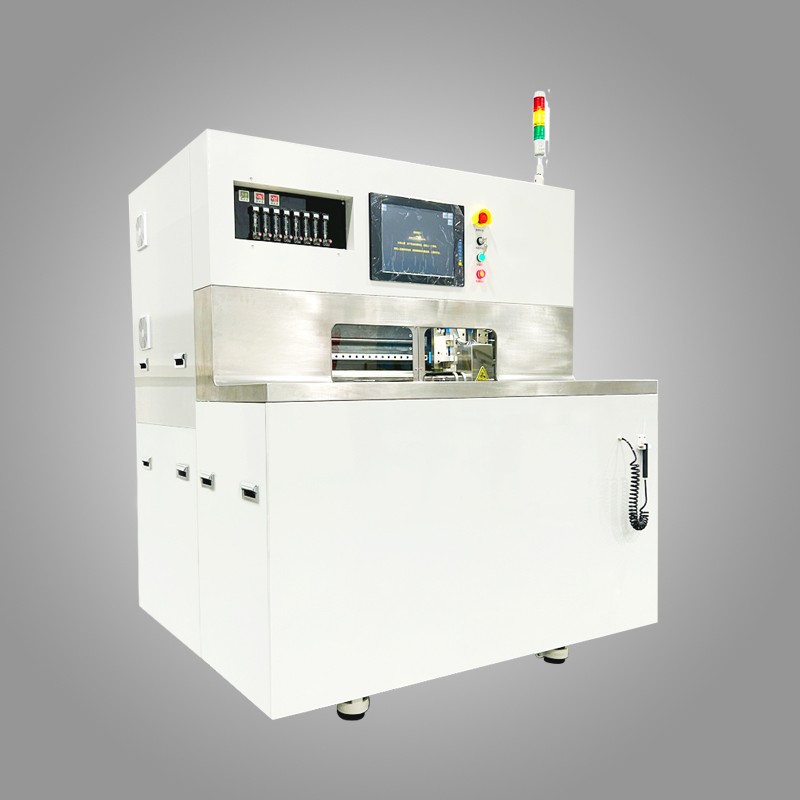

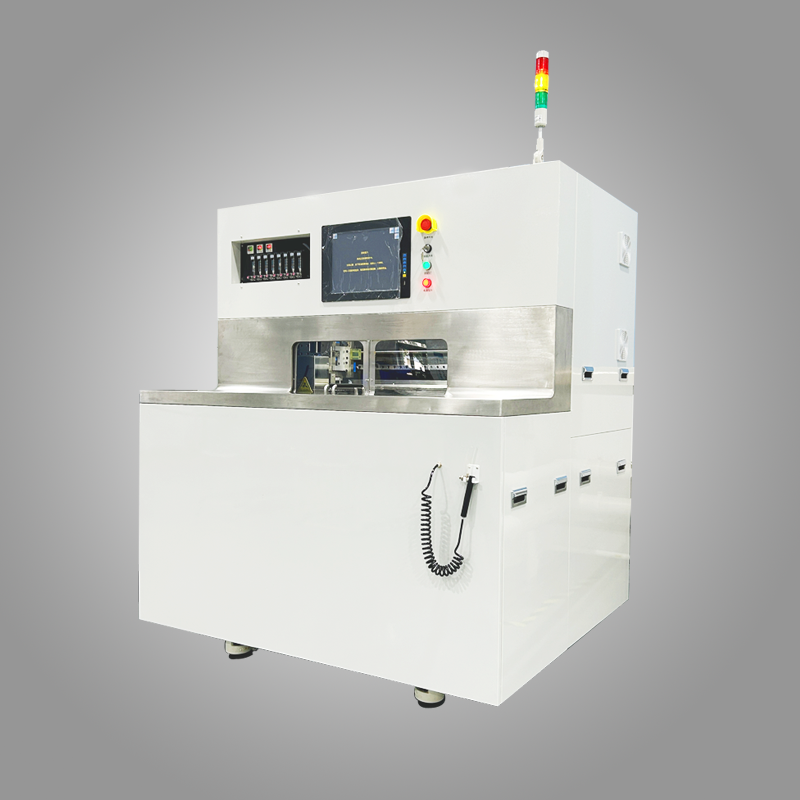

BJX3666 双轴半自动划片机

12英寸双轴半自动划片机主要用于半导体晶圆、集成电路、QFN、发光二极管、miniLED、太阳能电池、电子基片等的划切,适用于包括硅、石英、 氧化铝、氧化铁、砷化镓、铌酸锂、蓝宝石和玻璃等材料。其工作原理是通过空气静压主轴带动金刚石砂轮划切刀具高速旋转,将晶圆或器件沿切割道方向进行切割或开槽。 机型实现了晶圆从装片、对准、切割、清洗到卸片的半自动操作。该机型配置了大功率对向式双主轴,Z1和Z2轴上都配置了NCS和专用显微镜,大幅度减少对准和检查时间,从而降低人工成本、提高生产效率。

立即咨询

138-2371-2890

产品详情

12英寸双轴半自动划片机主要用于半导体晶圆、集成电路、QFN、发光二极管、LED芯片、太阳能电池、电子基片等的划切,适用于包括硅、石英、 氧化铝、氧化铁、砷化镓、铌酸锂、蓝宝石和玻璃等材料。其工作原理是通过空气静压主轴带动金刚石砂轮划切刀具高速旋转,将晶圆或器件沿切割道方向进行切割或开槽。 机型实现了晶圆从装片、对准、切割、清洗到卸片的半自动化操作。该机型配置了大功率对向式双主轴,Z1和Z2轴上都配置了NCS和专用显微镜,大幅度减少对准和检查时间,从而降低人工成本、提高生产效率。



产品介绍:

● 1.8KW(2.4KW可选) 大功率直流主轴

● 高刚性龙门式结构

● T轴旋转轴采用DD马达

● 进口超高精密级滚柱型导轨

● 进口超高精密滚珠型丝杆

● CCD双镜头自动影像系统

● 友好人机交互界面

● 瑞士进口滚柱导轨,精度高,耐用性久,稳定性高,超高直线度,实测0.9μm

● 采用进口研磨级超高精密滚珠丝杠,定位精度可达2μm全行程

● 自动对焦功能,具有CSP切割功能,具有 在线刀痕检测功能

● NCS非接触测高,BBD刀破损检测,自动修磨法兰功能

● 工件形状识别功能,更加友好人机界面

● 自动化程序著提升

● 满足各种加工工艺需求


产品参数:

项目

产品型号

BJX3666晶圆划片机


加工尺寸

≤ø305mm/□390mm×390mm/定制

运动方式

双轴对向式、半自动

X轴

最大速度

600mm/s

直线度

1.5μm全行程

Y轴

有效行程

310mm

定位精度

1μm全行程

分辨率

0.1μm

 Z轴

有效行程

40mm

单步步尽量

0.0001mm

最大刀轮直径

60mm或定制

T轴

转动角度范围

380

主轴

最大转速

60000rpm/min

额定输出功率

直流(DC)1.5/1.8/2.4KW

 基础规格

电源

三相AC220V/50Hz

压缩空气

0.5-0.6Mpa、Max420L/min

切削水

0.2-0.3Mpa、Max 12L/min

排风流量

10m³/min

尺寸(mm)

1500mm(W)×1420mm(D)×1810mm(H)

重量

1500kg


应用领域:

IC、QFN封装、DFN封装、BGA封装、LED基板、光学光电、光通讯等行业

可切材料:

硅片、陶瓷、玻璃、氧化铝、PCB板、氮化铝、铌酸锂、石英等

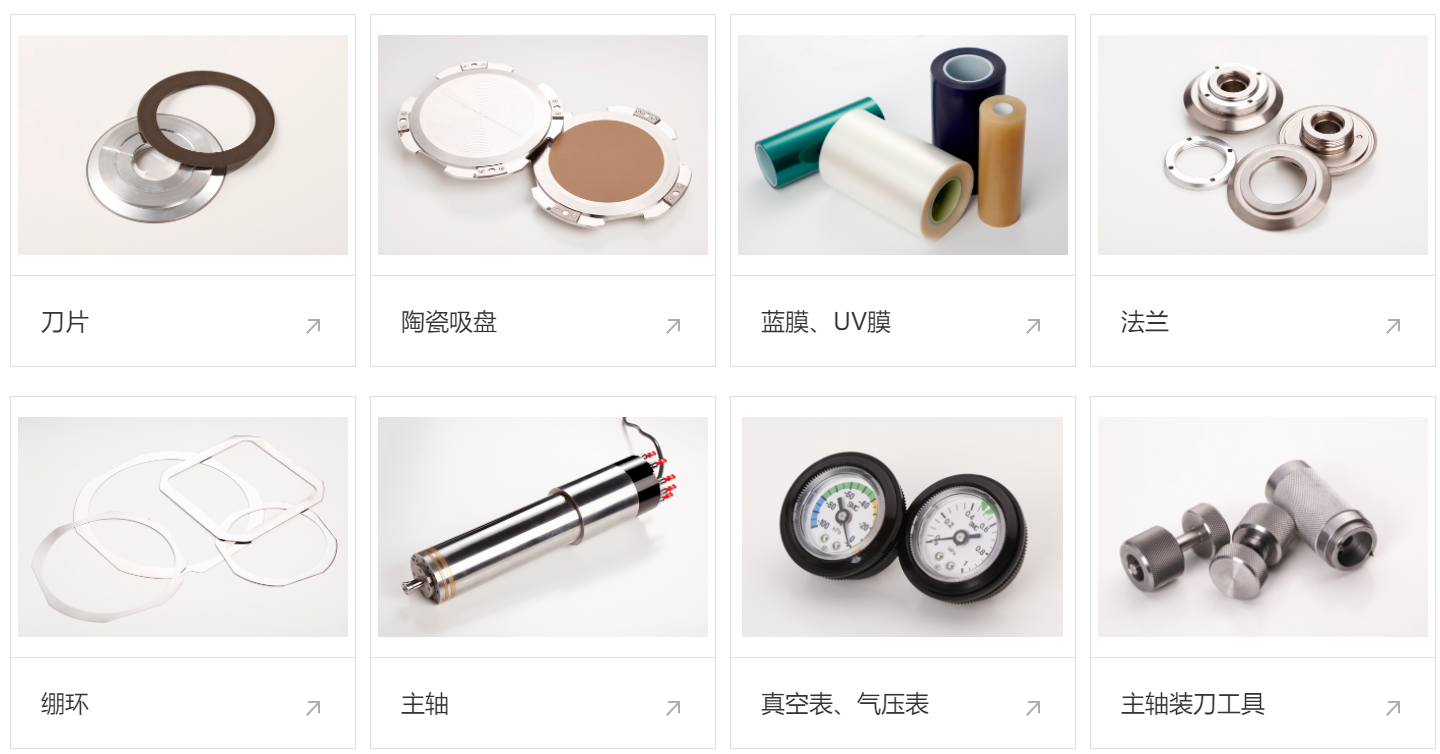

配件耗材:

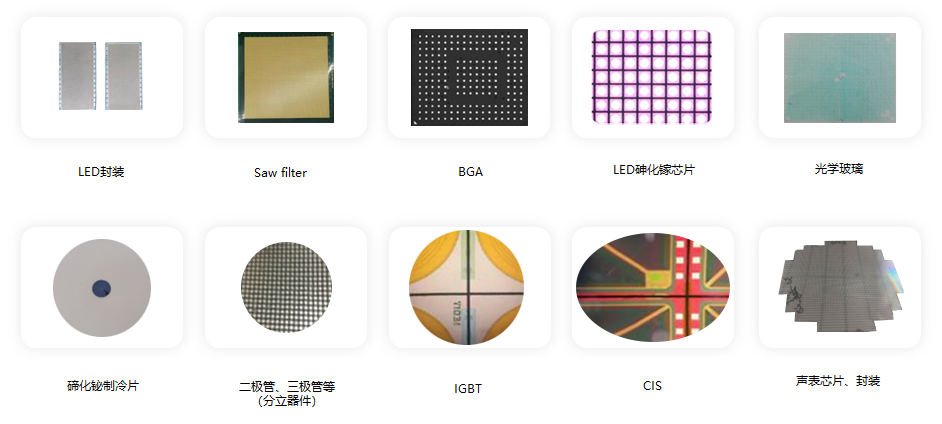

样品展示:

BJX3666型双轴晶圆切割机为12英寸半自动动精密划片机,采用高精密进口主要配件,T轴采用DD马达,重复精度1μm,稳定性极强,兼容6"-12"材料,双CCD视觉系统,性能达到业界一流水平

设备工作流程:

1.下取物臂将待切割材料从晶片盒中取出,将待切割材料放置到预校准台进行预校准,再送到工作盘上,进行划片作业。

2. 上取物臂从工作盘将切割完成的材料移动到清洗盘上,进行二流体清洗和晶片干燥。

3 .下取物臂将切割完成的材料放回预校准台进行预校准,再推回晶片盒中。

使用环境要求:

1.请使用大气压水汽结露点-15℃,油残存不大于0.1ppm,过滤度0.01μm/99.5%以上的洁净压缩空气

2.请将切削水及冷却水的水温为室温±2℃,水温控制在室温波动范围±1℃

3.避免把设备放置在有震动的工作环境工作,远离鼓风机、通风口、高温装置、油污等环境

4.室内温度20-25℃,温度变化不大于±1℃

5.工厂具有防水性底板
